Дефекты низкотемпературного литья под давлением проще всего диагностировать, когда герметизированный узел inspected как интерфейсная система. Зазор, кромка облоя, смещённый провод, неполное покрытие или слабое соединение могут быть связаны с течением материала, захваченным воздухом, положением узла, состоянием подложки, конструкцией отсечки или обращением. Зафиксируйте, где возникает дефект и повторяется ли он на одном и том же элементе, прежде чем менять материал или настройки процесса.
Классифицируйте отказ перед корректировкой процесса
Сначала определите, какое требование не выполнено: покрытие, граница, адгезия, положение компонента, электрическая функция или защита от внешних воздействий. Сфотографируйте и сохраните представительную деталь, отметьте ревизию узла и партию материала, а также обозначьте место дефекта. Один и тот же визуальный симптом может иметь разные причины в зависимости от того, проявляется ли он на выходе кабеля, на лицевой стороне разъёма, на тонкой стенке или на интерфейсе между двумя подложками.

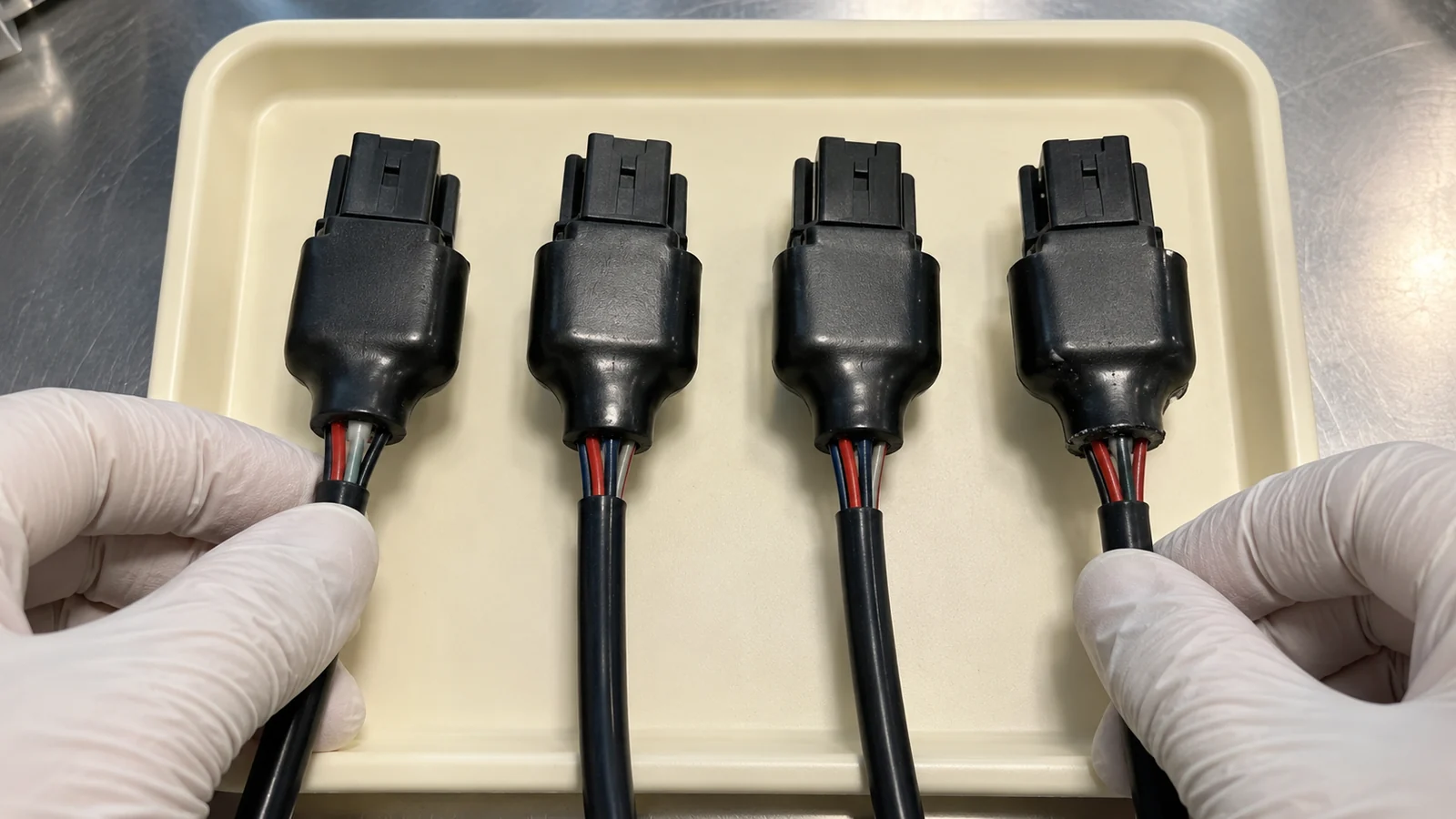

Сравните дефект по образцам. Повторяющийся дефект в одном месте инструмента указывает на локальное состояние полости или положение узла; изменение, затрагивающее множество деталей после смены партии материала, настройки или обращения, указывает на более широкую переменную. Это лишь признаки, а не доказательство. Подтвердите с помощью осмотра и записей процесса.
Изучите типовые схемы дефектов
| Наблюдаемая проблема | Первые проверки | Не делайте предположений |
|---|---|---|
| Неполная герметизация или видимый зазор | Путь течения, впускное отверстие, вентиляция, положение узла и состояние материала | Что более высокое давление безопасно для электроники. |
| Облой или материал на запретной поверхности | Посадка отсечки, положение кабеля, линия разъёма и вариация сборки | Такая зачистка является приемлемой постоянной корректировкой. |
| Смещение провода или компонента после формования | Поддержка оснастки, направление потока, повторяемость загрузки и зазор полости | Что низконапорное формование устраняет все усилия сборки. |
| Отказ соединения или уплотнения в процессе эксплуатации | Идентичность подложки, состояние поверхности, совместимость марок и условия валидации | Что визуальное соединение на одном образце доказывает долговременную адгезию. |
| Пустоты или захваченный воздух | Последовательность заполнения, путь выхода воздуха, геометрия сборки и поведение потока материала | Что причина кроется только в материале. |
Эта матрица является вспомогательным средством для первичной диагностики. Подтвердите предполагаемую причину на представительных сборках и по утвержденным критериям приемки; не используйте отдельный симптом для обоснования изменения оснастки или материала.
Проследите интерфейс в контролируемом порядке
- Локализуйте: отметьте дефект относительно литника, выхода воздуха, линии разъема, выхода кабеля и защищаемого компонента.
- Сравните: проверьте несколько образцов и определите, следует ли проблема за особенностью детали, расположением полости, настройкой или партией материала.
- Проверьте сборку: подтвердите правильную ревизию, размещение компонентов, прокладку кабелей, чистоту и состояние поверхности.

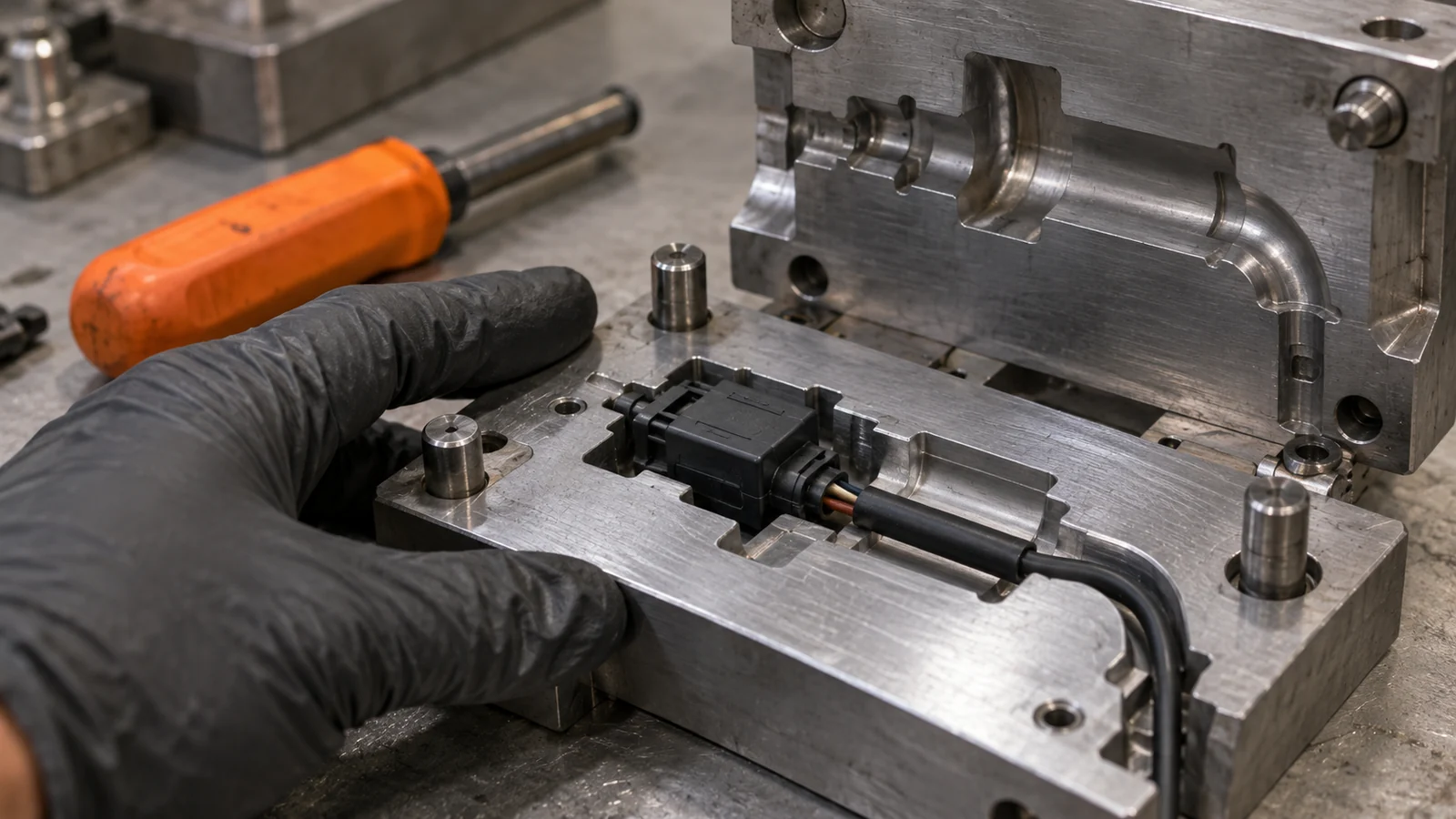

- Осмотрите инструмент: проверьте отсекатели, вентиляционные каналы, впускные литники, установочные элементы и любой износ или загрязнение вблизи места отказа.
- Проверьте записи по материалу и процессу: убедитесь в соответствии марки, обращения, запуска, настроек и любых недавних изменений рекомендациям поставщика.
- Измените один фактор: опробуйте контролируемую корректировку и осмотрите как зону отказа, так и соседние запретные элементы.
При отказах адгезии проверяйте фактическую комбинацию подложек и состояние поверхности. При смещении компонента в первую очередь обратите внимание на фиксацию в сборке и повторяемость загрузки. При облое на выходе провода подтвердите размеры и положение кабеля, а также конструкцию отсекателя. Такие целенаправленные проверки информативнее, чем одновременное изменение нескольких переменных.
Защитите узел при устранении причины
Не увеличивайте усилие формования и не применяйте более агрессивный метод очистки, пока не оценены компонент и его интерфейсы. Изменение может повредить электронику, оголить проводники или ослабить уплотнение, даже если видимый дефект уменьшится. Установите критерии для переделки, отбраковки и повторной валидации исходя из требований к продукту.
После корректировки проверьте покрытие, границу, положение компонента, адгезию там, где это требуется, и функциональные характеристики. Перед закрытием вопроса выполните все экологические или электрические проверки, определённые для данного применения. Обзор процесса см. в низконапорное литьё для защиты электроники; диагностика дефектов всё равно должна быть привязана к конкретной сборке и материалу.
Часто задаваемые вопросы
Можно ли устранить неполное покрытие, повысив настройку процесса?
Не без проверки пути потока, вентиляции, положения в сборке, состояния материала и ограничений компонента. Более высокая настройка может вызвать новые повреждения или облой, поэтому используйте контролируемое испытание и осматривайте всю сборку.
Почему облой появляется вокруг выхода кабеля?
Возможные причины включают расположение или колебания размера кабеля, посадку отсечного элемента, состояние линии разъёма и нагрузку при сборке. Перед выбором корректирующего действия сравните фактическое состояние кабеля и инструмента.
Доказывает ли видимая инкапсуляция, что электроника защищена?
Нет. Покрытие — лишь один критерий. Адгезия, функциональные характеристики и любые требуемые экологические испытания должны быть определены и проверены для конкретного применения.
