Рекомендации по проектированию низкотемпературного литья начинаются со сборки, а не с внешней формы инкапсуляции. Пресс-форма должна поддерживать хрупкую электронику, контролировать, куда течет горячий расплав, защищать электрические интерфейсы и создавать повторяемую границу вокруг готового компонента. Перед вычерчиванием полости отметьте запретные зоны, выходы кабелей, уплотнительные поверхности и области, которые должны оставаться открытыми.
Проектируйте с учетом полной сборки
Предоставьте актуальную модель сборки, включающую печатную плату, разъем, клеммы, изоляцию кабеля, датчик, существующие покрытия и любой клей или герметик. Окружающая полость пресс-формы должна позиционировать сборку без нагрузки на компоненты, которые могут изгибаться, трескаться или смещаться. Определите неподдерживаемые провода и соединения, которым требуется поддержка во время литья.
Включите в анализ фактические материалы и состояние поверхностей. Изменение оболочки кабеля, смолы корпуса, покрытия или отделки поверхности может повлиять на адгезию и посадку. Не предполагайте, что номинальная граница CAD учитывает все допуски или гибкие элементы; укажите допустимые отклонения деталей и то, как они будут ограничены.
Определите границу инкапсуляции

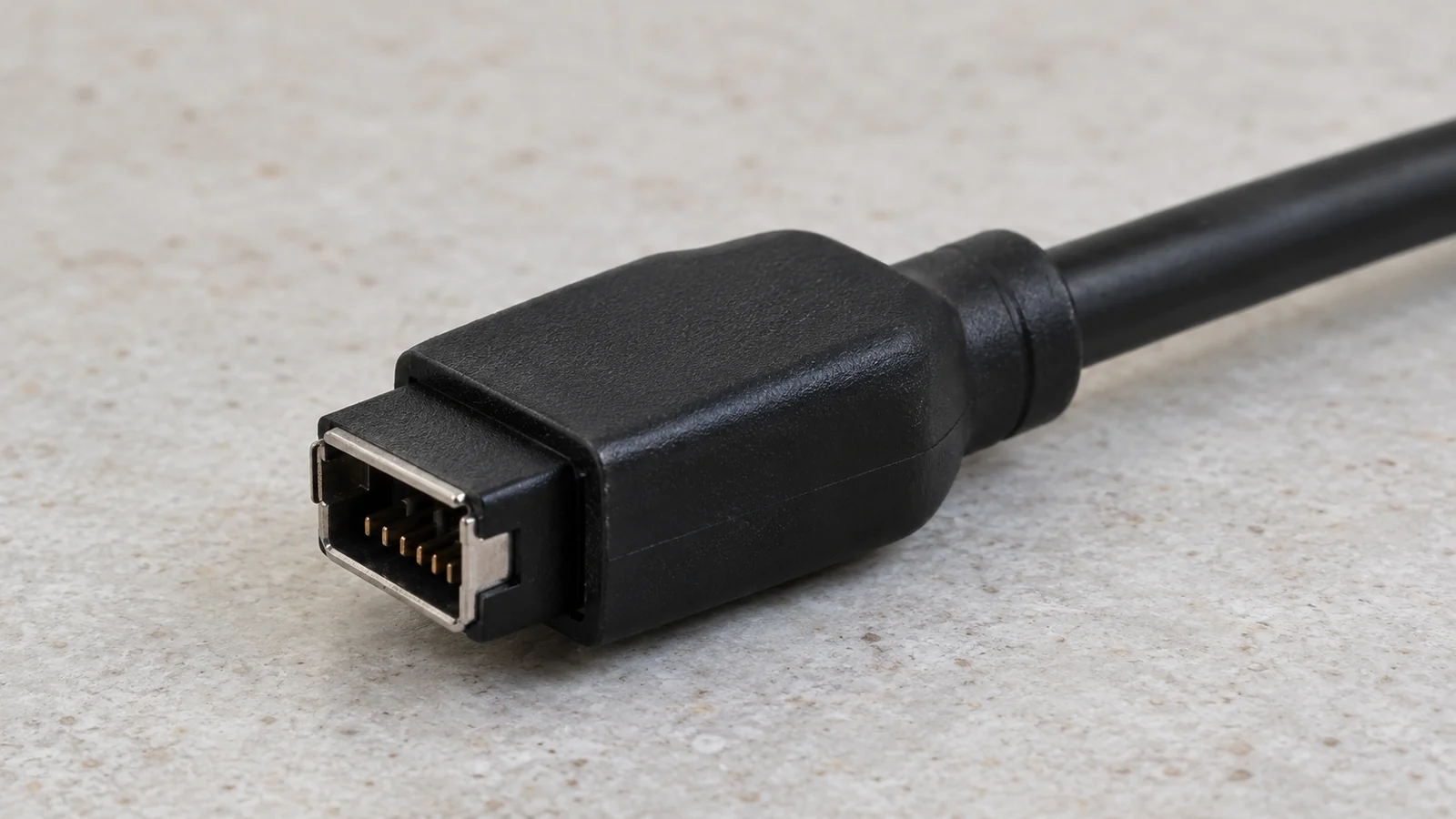

Отметьте, где требуется покрытие, а где оно запрещено. Оставляйте свободными ответные поверхности разъемов, клеммы, контрольные точки, оптические отверстия, вентиляционные отверстия и сервисные интерфейсы, если этого требует функция изделия. Определите желаемую кромку окончания и любой переход к кабелю или корпусу. Расплывчатое указание “покрыть эту область” может привести к избыточному облою, перекрытию элементов или непостоянной защите.

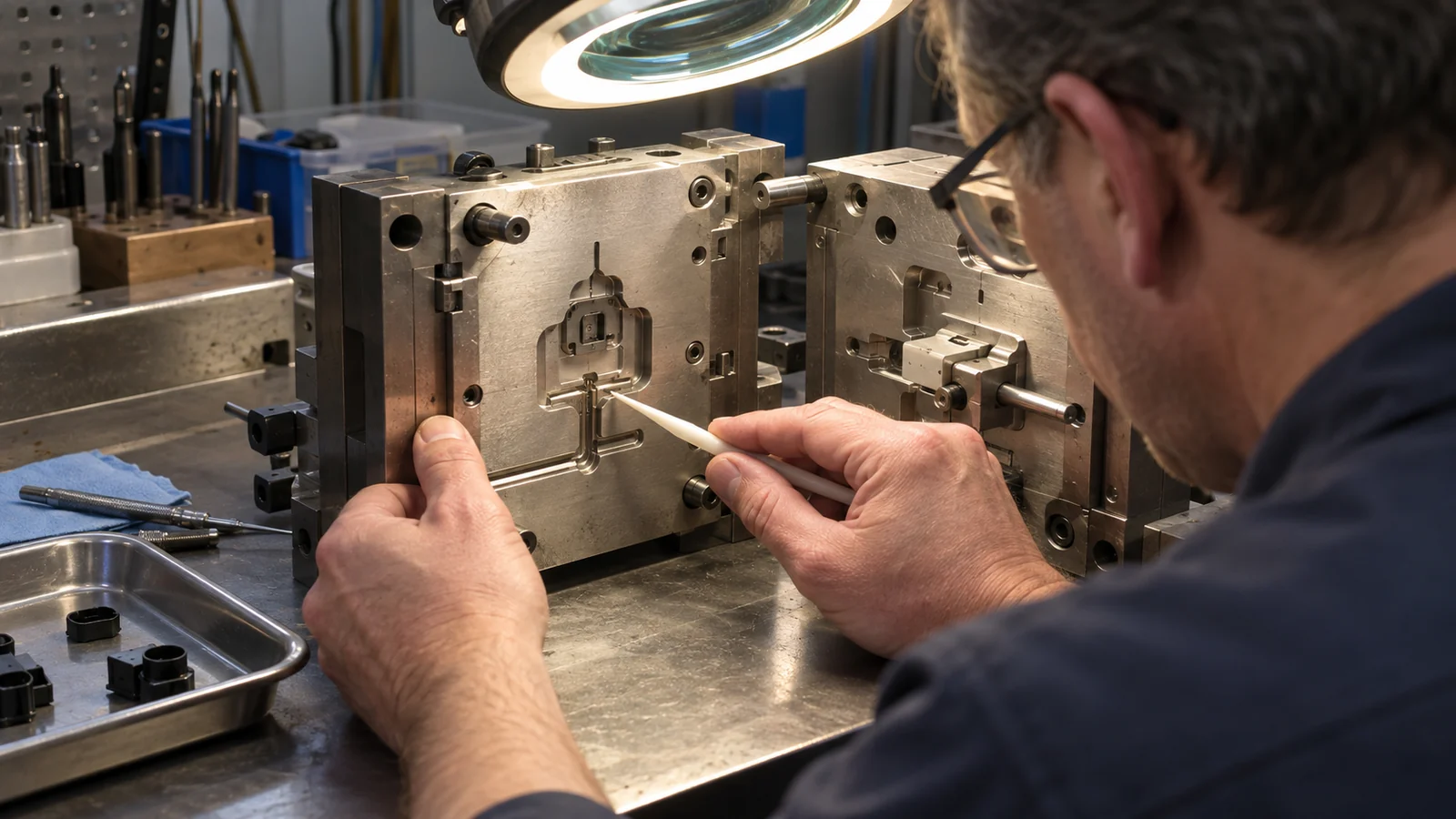

Учитывайте отсекатели и линии разъема применительно к сборке. Инструмент должен закрываться вокруг проводов, разъемов и другой нерегулярной геометрии, не защемляя и не повреждая их. Если граница пересекает гибкий кабель или изменяющийся диаметр, проверьте, как сборка будет позиционироваться и герметизироваться в инструменте.
Поддерживайте хрупкие компоненты во время заливки
Низкотемпературное литье используется для инкапсуляции электронных сборок низкотемпературными горячеплавкими материалами, но это название не означает, что каждый компонент невосприимчив к усилию или теплу. Фактический материал, температура, поток, геометрия полости и поддержка сборки определяют нагрузку на хрупкий элемент. Определите, что может смещаться и как пресс-форма будет это поддерживать.
Если сборка включает тяжелый разъем, консольно закрепленную плату, тонкий провод или открытое паяное соединение, предусмотрите фиксирующие элементы и путь потока, которые не будут выталкивать компонент из положения. Используйте представительные сборки при пробной проверке для контроля смещения и повреждений, а не полагайтесь только на идеальную CAD-модель.
Планируйте впускные каналы, вентиляцию и доступ для обслуживания
Расположение впускного канала влияет на то, как материал поступает в полость и распределяется вокруг сборки. Размещайте его с учетом запретных зон компонента, прокладки кабеля, желаемого покрытия и потенциальных воздушных ловушек. Вентиляция должна позволять вытесняемому воздуху выходить из фактического пути заливки, избегая нежелательного облоя на функциональных поверхностях.
Проектируйте инструмент для очистки и повторяемой загрузки. Оператор должен иметь возможность последовательно позиционировать сборку и подтверждать, что кабели и разъемы находятся в нужном положении. Предусмотрите доступ для осмотра отсекателей и удаления допустимого облоя без повреждения защищаемого компонента.
Проверьте конструкцию перед изготовлением оснастки
| Пункт проверки | Вопрос |
|---|---|
| Карта запретных зон | Все ли интерфейсы, которые должны оставаться открытыми, чётко определены? |
| Фиксация в сборке | Могут ли хрупкие детали и кабели оставаться на месте в процессе загрузки и формования? |
| Граница материалов | Известны ли все подложки и состояния поверхности и учтены ли они при испытаниях адгезии? |
| Течение и вентиляция | Может ли материал достичь требуемого покрытия, при этом воздух выходит, а критичные поверхности остаются защищёнными? |
| Контроль и доработка | Можно ли проверить покрытие, облой, смещение и повреждения, не повредив сборку? |
Устраните открытые вопросы с помощью анализа сборки и плана пробных испытаний до финализации деталей оснастки. Обзор применения см. в низконапорное литьё для защиты электроники. Конструкцию следует оценивать по полностью герметизированной сборке, а не по образцу только из смолы.
Часто задаваемые вопросы
Означает ли низкое давление, что форма может касаться любого электронного компонента?
Нет. Чувствительность компонентов, температура материала, путь течения, поддержка и конструкция сборки по-прежнему важны. Испытайте представительную сборку и проверьте её на смещение или повреждения.
Следует ли размещать впускное отверстие вдали от печатной платы?
Размещение литника зависит от требуемой зоны покрытия, пути потока, запретных зон, вентиляции и поддержки компонентов. Следует рассматривать фактическую сборку, а не применять универсальное расположение литника.
Что должно быть указано на чертеже?
Определите требуемую зону покрытия, запретные зоны, выходы кабелей, критичные интерфейсы, допустимые границы облоя и критерии контроля. Укажите ревизию сборки и данные о материалах, использованные при проектной проверке.
