多キャビティ金型の冷却は、サイクルタイムの問題であると同時にキャビティ間の一貫性の問題でもあります。レイアウトは、各繰り返し部品から熱を除去しつつ、特定のキャビティが体系的に高温になったり、離型が遅くなったり、寸法ドリフトを起こしやすくなったりしないようにする必要があります。まず部品の厚肉部とコア形状から始め、その後、アクセス可能でバランスが取れ、保守が実用的な回路を配置します。.
流路を配置する前に熱をマッピングする
標準的な流路パターンではなく、成形品から始めます。厚肉部、リブ、ボス、深いコア、および部品が重要な寸法や外観を保持する必要がある領域をマークします。これらの特徴は、公称肉厚とは異なる形で熱を保持する可能性があります。レイアウトは、キャビティやその他の金型細部の周囲に十分な鋼を維持しながら、これらの局所的な条件に対処する必要があります。.
多キャビティ金型の場合、すべてのキャビティ位置についてこのレビューを繰り返します。同一の部品であっても、金型全体で流路長、接続、または周囲の鋼が異なれば、同一の冷却が保証されるわけではありません。試作時の観察を設計に関連付けられるよう、各冷却回路がどのキャビティに供給しているかを記録します。.

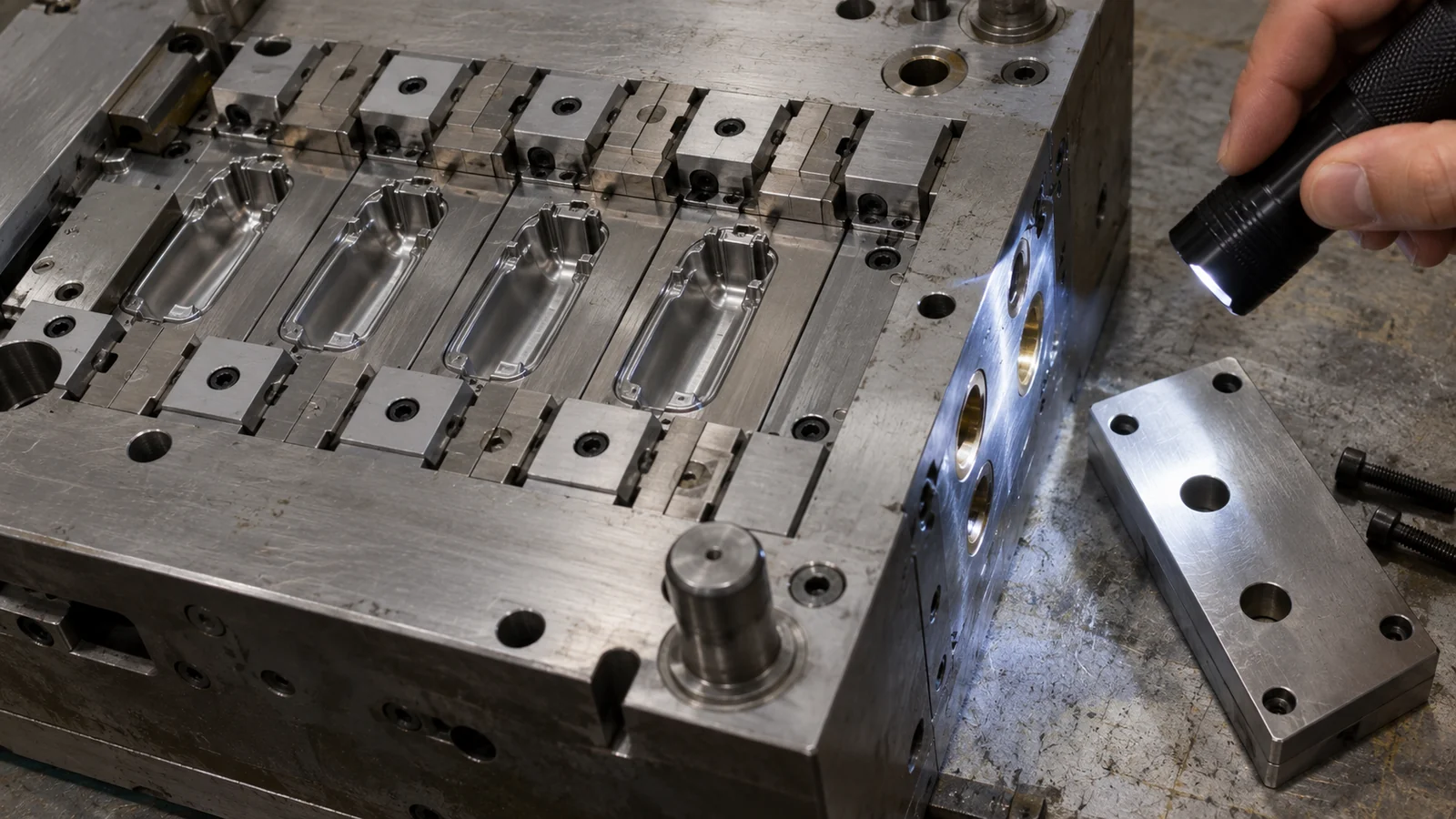

キャビティ形状に合わせて回路を構築する
冷却流路は、金型の強度を維持し、ゲート、エジェクタ、スライド、ファスナーとの干渉を避けながら、成形表面に熱を効果的に除去できる十分な近さまで接近する必要があります。深いコアや狭い特徴は、開放的な平坦領域とは異なる冷却細部を必要とする場合があります。ストレートにドリル加工された流路が必要な領域に到達できない場合、バッフル、バブラー、その他のインサートの検討が可能ですが、その適合性は形状と保守計画に依存します。.
回路のルーティングと流路を併せて考えます。複数のキャビティを順に通過する回路は、その長さに沿って冷却液の状態が変化する可能性があります。並列回路は局所的な制御を簡素化できますが、明確なルーティングと接続管理が必要です。どちらの配置も普遍的に優れているわけではありません。目標は、あるキャビティの冷却が別のキャビティの熱負荷に予測不能に依存する設計を避けることです。.
設計レビューでは保守性を可視化しておきます。接続部は識別可能で、アクセス可能で、偶発的な損傷から保護されている必要があります。回路のフラッシング、検査、再接続が困難な場合、保守によって意図した熱バランスが徐々に損なわれる可能性があります。.
キャビティ間の熱的不均衡を避ける
不均一な冷却は、収縮、反り、離型挙動、サイクル安定性の差異を生じさせる可能性があります。あるキャビティがより高温で稼働している場合、オペレーターはその部品を修正するために共通設定を変更したくなるかもしれませんが、その調整は他のキャビティをそれぞれの最適条件から遠ざける可能性があります。根本的な問題は、回路レイアウト、流量制限、閉塞、または部品固有の形状差にある場合があります。.
| 観察されたパターン | 冷却レビュー |
|---|---|
| 1つのキャビティで反りが多く発生する | 局所的な熱集中、冷却へのアクセス、部品の向きを比較します。. |
| 1つの位置が後から離型する | コア温度、離型時の負荷、抜き勾配、回路の状態を確認します。. |
| 部品寸法はキャビティによって異なる | 測定値をキャビティの識別情報と関連付け、熱挙動を比較します。. |
| サイクル変化によりキャビティ間で欠陥が移動する | 共通設定がキャビティごとの異なる応答を覆い隠していないか確認します。. |
この表は診断マップであり、一対一の原因リストではありません。鋼材や運転条件を変更する前に、キャビティ単位のサンプルとプロセス観察でパターンを確認してください。.
冷却設計を検証する
CADで流路形状を確認し、すべての回路が製造および検査可能であることをチェックします。金型試作時には、部品寸法、外観、離型を評価する際にキャビティの識別情報を記録します。冷却液の接続部を観察し、プロセス計画が対応している場合は、回路間で入口と出口の条件を比較します。後日のメンテナンスで記憶に頼らず変化を特定できるよう、基準値を確立します。.
モールドフロー解析や熱解析は初期段階でコンセプトの比較に役立ちますが、シミュレーションは入力と仮定に依存します。これは除熱と流れに関する問いを導くものであり、金型試作や部品測定の代わりにはなりません。生産ウィンドウは、実際の樹脂、機械、金型、および合格基準に基づいて確立する必要があります。.
設計レビューの質問
- どの部品形状が熱を保持し、または重要寸法を制御していますか？
- 各キャビティには理解しやすく保守可能な冷却経路がありますか？
- 1つの回路の負荷変化が別のキャビティの冷却に影響する可能性はありますか？
- 技術者は混乱なく回路を識別し、フラッシュし、再接続できますか？
- 差異を診断できるよう、試作サンプルはキャビティごとに追跡されますか？
より広範な 多キャビティ金型設計 アプローチでは、冷却は単独のチャネル図としてではなく、ランナーバランス、イジェクト、メンテナンス、キャビティ単位の検査と併せて検討すべきです。.
FAQ
すべてのキャビティで同一の冷却回路を使用すべきですか？
常にそうとは限りません。キャビティ形状が一致していれば同様の回路が適する場合もありますが、最終的なレイアウトは実際の部品形状、金型構造、保守性を反映すべきです。目的は一貫した部品性能であり、それ自体のために同一の配管経路にすることではありません。.
より低温の冷媒でキャビティ間の差異は解決できますか？
全体的な熱条件は変わる可能性がありますが、不均衡の原因は未解決のまま残ることがあります。すべてのキャビティに共通の調整を適用する前に、まずキャビティ単位の挙動と回路状態を比較してください。.
試作時に冷却はどのように確認すべきですか？

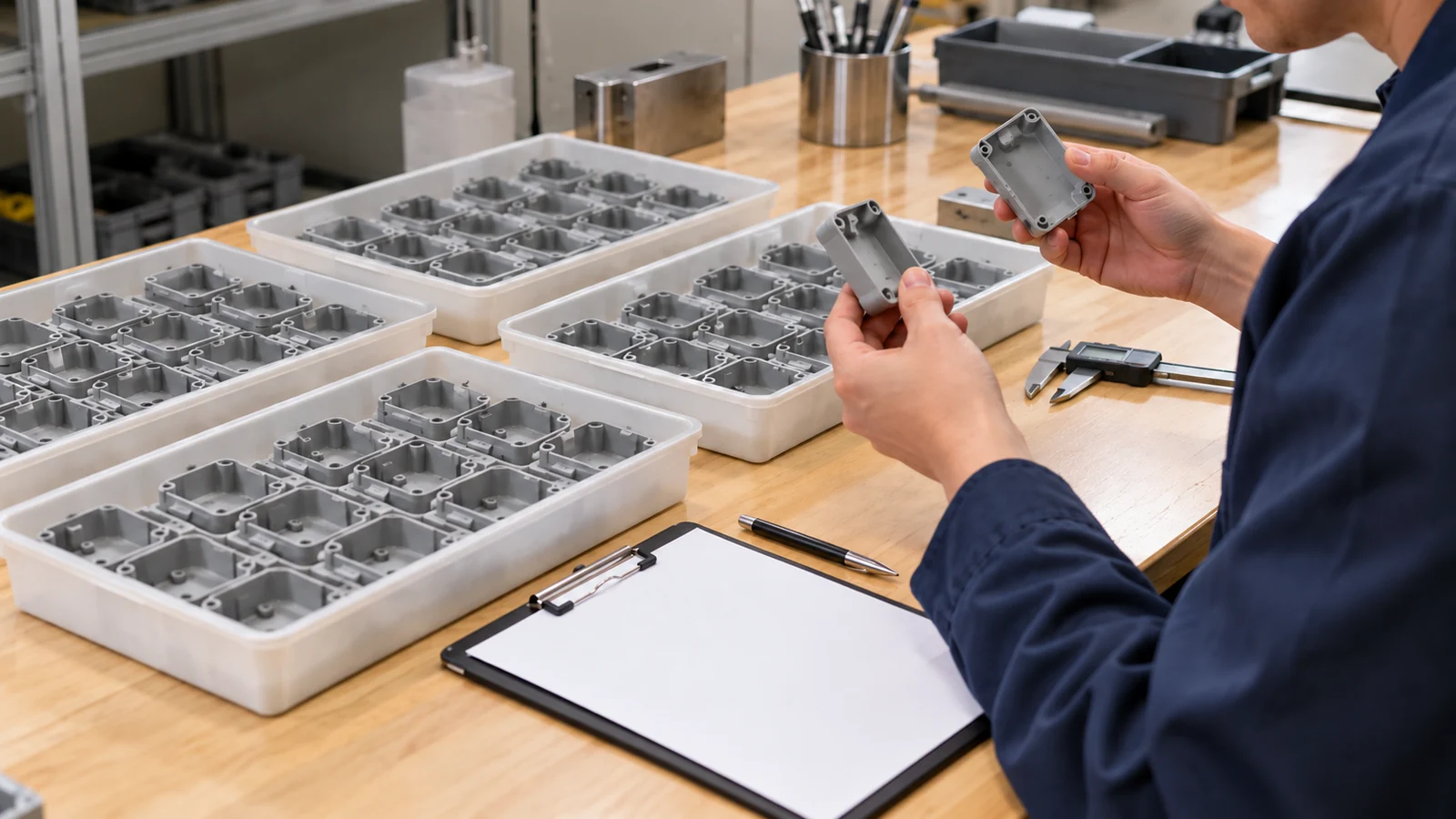

サンプルをキャビティ位置と関連付けて保持し、関連するプロセス観察を記録し、寸法、反り、外観、離型挙動を比較してください。測定とサンプリングの範囲はプロジェクトの品質計画に従って定義してください。.
