Sıcak yolluk ile soğuk yolluk sistemi arasında seçim yapmak, yalnızca daha yüksek ve daha düşük kalıp maliyeti arasında bir tercih değildir. Sıcak yolluk, eriyiği dağıtım sistemi boyunca sıcak tutar; soğuk yolluk ise yolluğu soğutup kalıplanmış parçalarla birlikte çıkarır. Hangisinin daha uygun olduğu; reçineye, giriş ve görünüm gereksinimlerine, üretim düzenine ve yolluğun kalıbın ömrü boyunca hurda, çevrim süresi ve bakım üzerindeki etkisine bağlıdır.
Bir alıcı için faydalı soru “Hangi sistem daha iyi?” değildir. “Bu parça ve program için hangi ödünleşim daha az risk yaratır?” sorusudur. Kalıp tasarımı kesinleşmeden önce her ikisini de karşılaştırın.
Bu makalede:
- Kısa cevap
- Sistemler nasıl çalışır
- Kararı değiştiren ödünleşimler
- Soğuk yolluğun uygun olabileceği durumlar
- Sıcak yolluğun incelenmeyi hak ettiği durumlar
- Kalıp öncesi kontrol listesi
- Sıkça sorulan sorular
Kısa cevap: Yollukla değil, parçayla başlayın
Bir proje daha basit bir başlangıç kalıbını, daha düşük taahhüdü veya prototip ya da daha kısa üretim programı için esnekliği önceliklendirdiğinde, soğuk yolluğu değerlendirmek genellikle faydalıdır. Yolluk hurdası, parça yerleşimi, giriş konumu veya sürekli üretim, ısıtılmış eriyik beslemesini ek tasarım ve bakım hususlarını gerekçelendirecek kadar değerli kıldığında sıcak yolluk daha cazip hale gelir.
Bunlar başlangıç noktalarıdır, kural değildir. Tek başına yüksek parça hacmi otomatik olarak sıcak yolluğu gerekçelendirmez ve düşük hacim de otomatik olarak onu dışlamaz. Reçinenin termal davranışı, renk değişim sıklığı, giriş sayısı ve konumu, kalite gereksinimleri ve yolluk malzemesinin işlenmesi veya geri kazanılması maliyeti cevabı değiştirebilir. Yalnızca kalıp fiyatı yerine eksiksiz parça ve kalıp sistemini karşılaştırın.

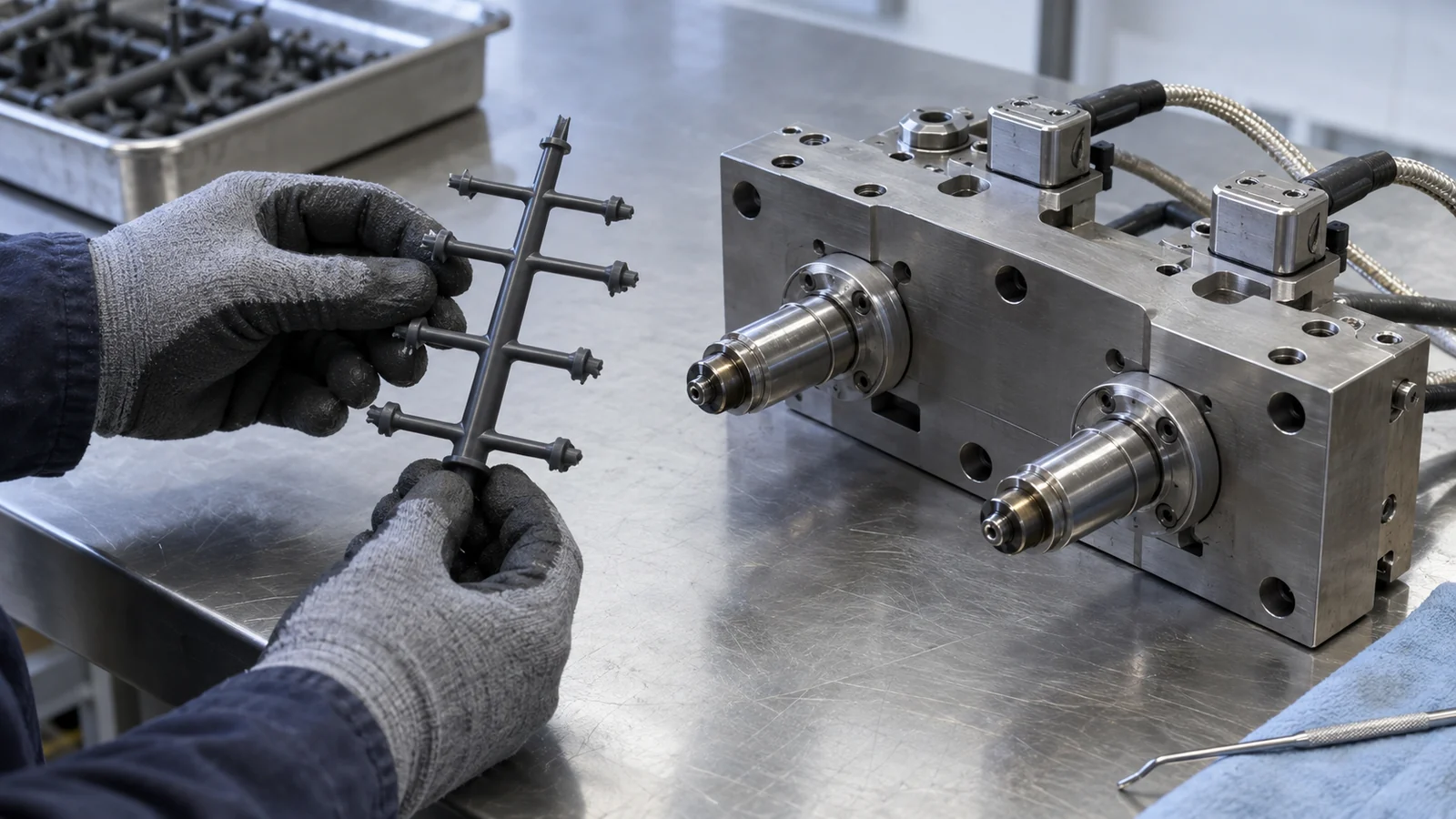

İki yolluk sistemi eriyiği nasıl iletir
Her iki sistem de erimiş reçineyi kalıplama makinesi memesinden kavite girişlerine doğru hareket ettirir. Fark, dağıtım kanallarına her çevrimde ne olduğudur.
- Soğuk yolluk: yolluk içindeki reçine soğur ve katılaşır. Yolluk, kalıplanmış parçalarla birlikte çıkarılır ve ayrılması gerekir. Yeniden öğütülüp kullanılabilmesi reçine spesifikasyonuna, renge, kirlenme kontrollerine ve müşteri gereksinimlerine bağlıdır.

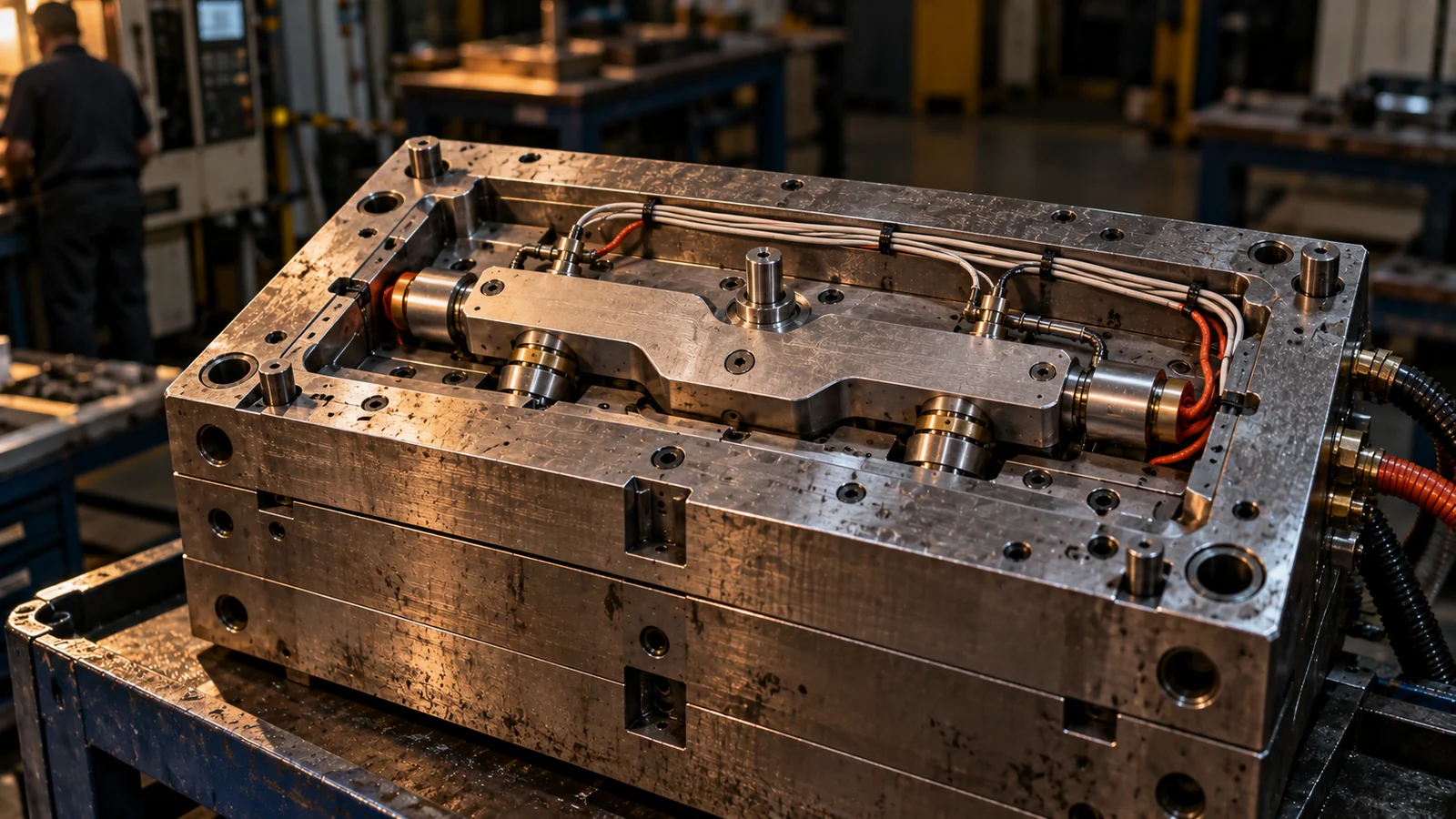

- Sıcak yolluk: ısıtılan bileşenler, reçineyi manifold ve nozul yolunun bir kısmı veya tamamı boyunca eriyik halde tutar; böylece dağıtım yolluğu her çevrimde katı yolluk olarak çıkarılmaz. Parçada yine bir giriş vardır ve giriş izi ile kalite, tasarım ve proses değerlendirmeleri olmaya devam eder.
Bu terimler yolluğun termal durumunu tanımlar; parça kalitesi veya toplam maliyet hakkında bir garanti vermez. Dengeli dolum, uygun giriş konumu, havalandırma, soğutma ve doğrulanmış bir proses penceresi her iki tasarımda da önemlidir. Enjeksiyon kalıp tasarımı ve CAD mühendisliği rehberimiz yolluk ve giriş seçimlerinin daha geniş kalıp yerleşimiyle nasıl bağlantılı olduğunu açıklar.
Kararı değiştiren ödünleşimler
| Karar faktörü | Soğuk yolluk değerlendirmeleri | Sıcak yolluk değerlendirmeleri |
|---|---|---|
| İlk takım | Parçaya ve yerleşime bağlı olarak daha az karmaşık bir başlangıç tasarımı sunabilir. | Isıtmalı manifoldlar, nozullar, kontroller ve arayüzler tasarım ve servis değerlendirmeleri ekler. |
| Yolluk malzemesi | Ayrılması ve yönetilmesi gereken katı bir yolluk oluşturur; yeniden öğütmeye her zaman izin verilmez. | Katı yolluk hurdasını azaltabilir, ancak giriş izini veya tüm proses atıklarını ortadan kaldırmaz. |
| Isıl maruziyet | Yolluk reçinesi her çevrimde soğur. | Reçine, eriyik yolunda sıcak kalır; seçilen malzeme sınıfı için kalma süresi ve sıcaklık gözden geçirilmelidir. |
| Giriş ve kavite yerleşimi | Yolluk geometrisi ve ayırma hattı alanı, eriyiğin her kaviteye nasıl ulaştığını etkiler. | Takım tasarımına bağlı olarak farklı giriş yerleşimi ve kavite düzeni seçenekleri sunabilir. |
| Kalıp değişimleri | Yolluk parça ile birlikte çıkarılır; malzeme değişimi yine de planlı bir temizleme gerektirir. | Manifold tasarımı, akış yolu, malzeme ve renk sırası, temizleme ve yeniden başlatma planlamasını etkileyebilir. |
| Bakım | Daha az ısıtılan bileşen, ancak kalıp yine de rutin denetim gerektirir. | Isıtıcılar, termokupllar, uçlar, contalar ve kontroller, denetlenecek ve bakımı yapılacak kalemler ekler. |
Bu bir teklif değil, ön eleme karşılaştırmasıdır. Azaltılmış yolluk hurdası, reçine maliyetli olduğunda veya öğütülmüş malzeme kullanımı kısıtlı olduğunda önemli olabilir; ancak bu değeri ek takım, enerji, başlatma ve servis gereksinimleriyle karşılaştırın. Onaylanmış malzeme, parça ağırlığı, kavite planı, üretim programı, hurda politikası ve bakım varsayımlarını kullanın. Takım ile parça arasındaki daha geniş ekonomi için bkz. bir enjeksiyon kalıplama teklifi neleri içerir.
Soğuk yolluğun daha uygun olabileceği durumlar
Bir proje, basit bir kalıp konseptinden fayda sağladığında ve yolluk, parça ekonomisini veya kalitesini tehlikeye atmadan yönetilebildiğinde soğuk yolluk mantıklı olabilir. Bu durumlar erken tasarım doğrulamasını, belirsiz talebi, sınırlı bir üretim programını veya yerleşimi geleneksel bir yolluk ve giriş düzeniyle iyi çalışan bir parçayı içerebilir.
Ayrıca, malzemenin pahalı olduğu ancak yolluğun temiz bir şekilde ayrılabildiği ve yeniden kullanıma açıkça izin verildiği bir projeye de uygun olabilir. Öğütülmüş malzemenin kabul edilebilir olduğunu varsaymayın: müşteri spesifikasyonunu, reçine tedarikçisinin yönlendirmesini, renk gereksinimlerini ve izlenebilirlik kurallarını doğrulayın. Yolluğun atılması gerekiyorsa, bu malzemeyi geri kazanılabilir olarak değerlendirmek yerine maliyet modeline dahil edin.
Soğuk yolluklar tanım gereği düşük kaliteli değildir. Yolluk dengeli olduğunda, giriş uygun olduğunda ve proses doğrulandığında kabul edilebilir parçalar üretebilirler. Pratik sınırlama, yolluğun yer kaplaması, soğuması, ejektörle çıkarılması ve çevrim sürecinin bir parçası olarak ele alınması gerekmesidir.
Sıcak yolluğun daha yakından incelenmeyi hak ettiği durumlar
Katı yolluk malzemesinin azaltılması veya giriş erişiminin değiştirilmesi, belgelenmiş bir parça veya program sorununu çözebilecekse sıcak yolluğu değerlendirin. Örnekler arasında yolluk alanıyla sınırlanan bir yerleşim, dikkatle ele alınmış bir giriş stratejisi gerektiren çoklu gözler veya ek operasyonel yük getiren tekrarlayan yolluk elleçleme yer alır.
Reçinenin eriyik halde tutulması, soğuk yolluğun aynı şekilde kullanmadığı kontrolleri de beraberinde getirir. Malzeme kalış süresi, sıcaklık homojenliği, başlatma, durdurma ve planlanmamış duraklamalar, söz konusu reçine ve manifold tasarımı için gözden geçirilmelidir. Husky'nin sıcak yolluk el kitabı çevrim durduğunda başlatmayı ve reçine maruziyetini yönetmeye yardımcı olmayı amaçlayan sıcaklık kilitlemelerini ve bekleme fonksiyonlarını açıklar; kesin kontroller sisteme ve uygulamaya bağlıdır.
Sıcak yolluk, giriş tasarımını atlamanın bir kısa yolu değildir. Giriş konumu ve tipi hâlâ iz, akış izleri, kaynak hattı konumu, paketleme ve görünümü etkiler. Bu gereksinimleri, yalnızca beklenen yolluk ağırlığı azaltımıyla değil, eksiksiz sıcak yolluk kalıp tasarımı kapsamı, ile birlikte gözden geçirin.
Takım öncesi karar kontrol listesi
Takım ekibine, aynı parçayı ve üretim varsayımlarını her iki tarafta karşılaştırabilmesi için yeterli bilgi verin:
- Reçine ve sınıfı: tam reçineyi, renklendiricileri veya katkı maddelerini, proses gereksinimlerini ve uzun süreli ısı maruziyetine duyarlılığı belirleyin.
- Parça ve giriş gereksinimleri: kozmetik yüzeyleri, giriş izi sınırlarını, kritik ölçüleri, kaynak hattı kısıtlamalarını ve kesme kısıtlarını işaretleyin.
- Üretim deseni: tahmin aralığını, beklenen üretim hacmini, renk veya malzeme değişikliklerini ve talebin istikrarlı mı yoksa belirsiz mi olduğunu paylaşın.
- Yolluk politikası: yollukların atılıp atılmadığını, harici olarak geri dönüştürülüp dönüştürülmediğini veya parça spesifikasyonu kapsamında kontrollü öğütmeye uygun olup olmadığını teyit edin.
- Kalıp bakımı: kalıbı ve ısıtılmış bileşenleri kimin bakımını yaptığını, hangi yedek parçaların beklendiğini ve servis erişiminin nasıl planlandığını netleştirin.
- Doğrulama: göz boşluğu dengesinin, parça kalitesinin, başlangıç parçalarının, kalıp değişimlerinin ve kabul edilebilir proses penceresinin nasıl kontrol edileceği konusunda anlaşın.
Önerinin arkasındaki varsayımları sorun: göz sayısı, yolluk ve giriş konsepti, tahmini yolluk yönetimi, bakım kapsamı ve tercih edilen seçeneği değiştirebilecek koşullar. Kalıp konsept aşamasındaysa, bir özel kalıp yapımı incelemesinin parça geometrisini, kalıp mimarisini ve üretim amacını aynı tartışmaya getirebilir.
Sıkça sorulan sorular
Sıcak yolluk tüm plastik atığını ortadan kaldırır mı?
Hayır. Her çevrimde atılan katı yolluğu azaltabilir, ancak başlangıç malzemesi, reddedilen parçalar, temizleme ve diğer proses kayıpları kalabilir. Parçanın hâlâ bir girişi vardır ve gerçek atık tasarıma ve işletme planına bağlıdır.
Soğuk yolluk her zaman daha mı ucuzdur?
Tüm program genelinde değil. Soğuk yolluklu bir kalıp, bazı tasarımlarda daha düşük başlangıç maliyetine sahip olabilir, ancak yolluk malzemesi, elleçleme, soğutma ve çevrim etkileri işletme maliyetine katkıda bulunur. Aynı varsayımları karşılaştırın ve bakım ile malzeme politikasını dahil edin.
Sıcak yolluk herhangi bir plastik reçine ile kullanılabilir mi?
Her reçinenin veya kalitenin her sıcak yolluk düzenine uygun olduğunu varsaymayın. Malzeme işleme penceresini, kalma süresi hususlarını, renk değişimi ihtiyaçlarını ve sistem uyumluluğunu kalıp tasarımcısıyla teyit edin.
Prototip kalıp için hangi sistem daha iyidir?
Basitlik ve esneklik öncelikli olduğunda genellikle soğuk yolluk düşünülür, ancak geometri, reçine, giriş gereksinimleri ve doğrulama hedefleri kararı değiştirebilir. Tek başına “prototip” seçim yapmak için yeterli bilgi değildir.
Yolluk sistemi incelemesi için ne göndermeliyim?
3D modeli ve çizimi, reçine ve rengi, tahmin aralığını, görünüm ve giriş gereksinimlerini, öğütülmüş malzeme politikasını ve değişim veya doğrulama ihtiyaçlarını sağlayın. Bu, ekibin yolluğu eksiksiz kalıp planının bir parçası olarak karşılaştırmasına olanak tanır.
Sonraki adım: Takım incelemesi talep ederken parça geometrisini, reçineyi, tahmin aralığını ve giriş veya görünüm kısıtlarını paylaşın. Yararlı karşılaştırma, bir yolluk tipinin her zaman kazandığına dair evrensel bir iddiaya değil, gereksinimlerinize dayanır.
