Gaz destek ile su destek arasında seçim yapmak, parçanın gerçekte sağlaması gereken içi boş kesitle başlar. Her iki yöntem de kalın bir bölgeden erimiş reçineyi yerinden etmek için basınçlı bir ortam kullanır, ancak seçim kanalın nasıl soğutulacağını, boşaltılacağını, denetleneceğini ve kontrol edileceğini değiştirir. Çevrim süresi grafiğinde daha hızlı görünen bir proses, kanal temizlenemiyorsa, kalan cidar öngörülemezse veya kalıp gerekli yolu destekleyemiyorsa yanlış yol olabilir.
Bu karşılaştırma, içi boş bir plastik bileşeni değerlendiren alıcılar ve ürün mühendisleri içindir; her iki prosesin de her tasarım için otomatik olarak mevcut olduğunu varsaymak için değildir. Bizim gaz destekli enjeksiyon kalıplama sayfamız gaz yolunu daha ayrıntılı açıklar. Burada soru, hangi deneme yolunun parçanın geometrisine, malzemesine ve kabul kriterlerine en iyi uyduğudur.
Karar yolu
- İçi boş geometriyi tanımlayın
- Soğutma faydasını toplam çevrimden ayırın
- Yol sonu risklerini kontrol edin
- Adil bir deneme planlayın
- Alıcının neye ihtiyacı olduğunu belirtin
- Kalan soruları çözün

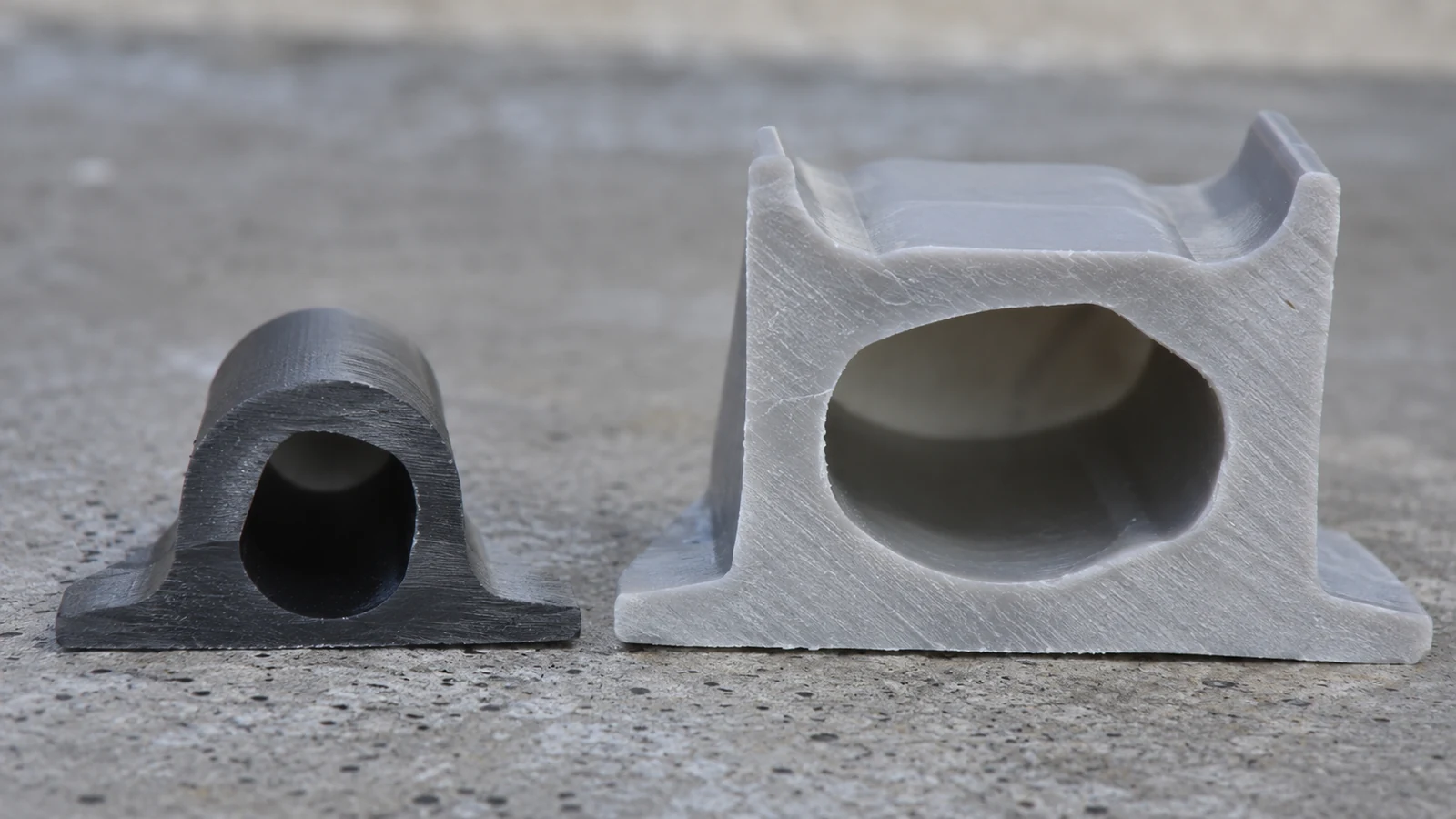

Gerekli İçi Boş Geometriyle Başlayın
\n
Uzun, kalın bir tutamak, boru benzeri bir özellik veya yapısal kanal, her iki akışkana da makul bir yol sunar. Tanımlı bir çekirdeği olmayan geniş ve ince bir panel, yalnızca bitmiş parçanın daha hafif olması gerektiği için iyi bir destek adayı haline gelmez. İçi boş alanın istenen başlangıcını ve sonunu, kalması gereken yük taşıyan cidarları ve kanalın giremeyeceği herhangi bir delik veya bağlantıyı işaretleyin.
Gaz destek genellikle gazın daha sıcak, daha düşük dirençli çekirdeğe nüfuz etmesine ve yerinden edilen eriyiğin doldurulmamış bir bölgeye veya taşma alanına hareket etmesine dayanır. Su destek de eriyiği yerinden ederek içi boş bir kesit oluşturur, ancak kanala aktif soğutma getirir. Bu, uzun bir geçiş çevresinde önemli bir cidar için faydalı olabilir. Hiçbir ortam sabit bir artık cidar garanti etmez: giriş konumu, malzeme, kanal geçişleri, gecikme ve basınç sonucu hâlâ belirler.
Hangi ortamın “daha iyi” olduğunu sormadan önce, içi boş özelliğin ne yaptığına karar verin. Kullanım sırasında sıvı taşıyorsa, yüzey durumu ve kanal temizliği önemlidir. Gizli bir sertlik özelliğiyse, kalan cidar ve yük tepkisi baskın olabilir. Dış CAD şekli benzer görünse bile bunlar farklı mühendislik gereksinimleridir.

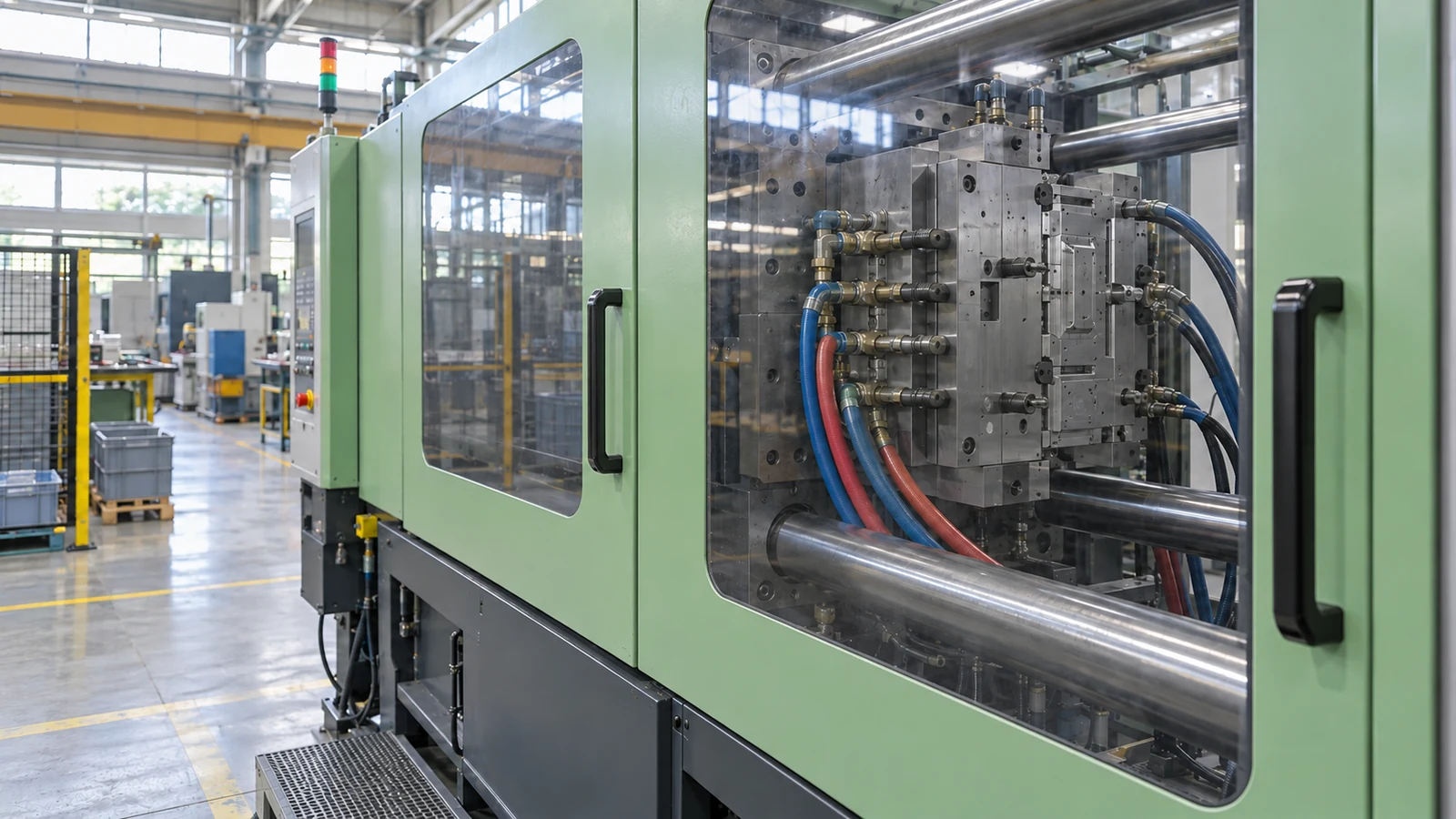

Soğutma Hızı Kararın Yalnızca Bir Parçasıdır
\n
Su, birçok uygun geometride içi boş bir kesitin iç kısmından ısıyı gazdan daha etkili biçimde uzaklaştırır. Bu, kalın bir geçişin soğutulması çevrim süresine hâkim olduğunda bunu test etmek için bir nedendir. Bu, sabit bir yüzde azalma vaadi değildir: su sıcaklığı, akış, reçine, kanal uzunluğu ve kalıbın hâlihazırda sağladığı soğutma sonucu değiştirir. Tam çevrim ayrıca ortamın verilmesi ve çıkarılması, parçanın elleçlenmesi ve kalite kontrolünü de içerir.
Gaz, geometri iç su soğutma gereksinimi olmadan içi boş hale getirilebiliyorsa veya su verilmesi ek bir kurutma ya da kirlenme kontrolü kaygısı yaratıyorsa, değerlendirilmesi daha basit olabilir. Her iki yol için de alıcı, gözlemlenen en kısa kalıplama çevrimini değil, saat başına kabul edilen parçaları karşılaştırmalıdır. Kesit kontrollerinden geçemeyen veya kapsamlı alt işlem gerektiren hızlı bir numune, verimli bir süreci temsil etmez.
| Karar faktörü | Gaz destek sorusu | Su destek sorusu |
|---|---|---|
| Kalın kanal | Nüfuz ve dolgu uzak uca ulaşacak mı? | İç soğutma güzergâh boyunca etkili kalacak mı? |
| Artık cidar | Gaz ince bir cidara nerede parmak uzatabilir? | Su nerede düzensiz bir cidar bırakabilir veya erken durabilir? |
| Kalıplama sonrası | Gaz kanalı nasıl havalandırılır ve kontrol edilir? | Su nasıl tahliye edilir, kurutulur ve doğrulanır? |
Akış Yolunun Sonundaki Riskleri Karşılaştırın
\n

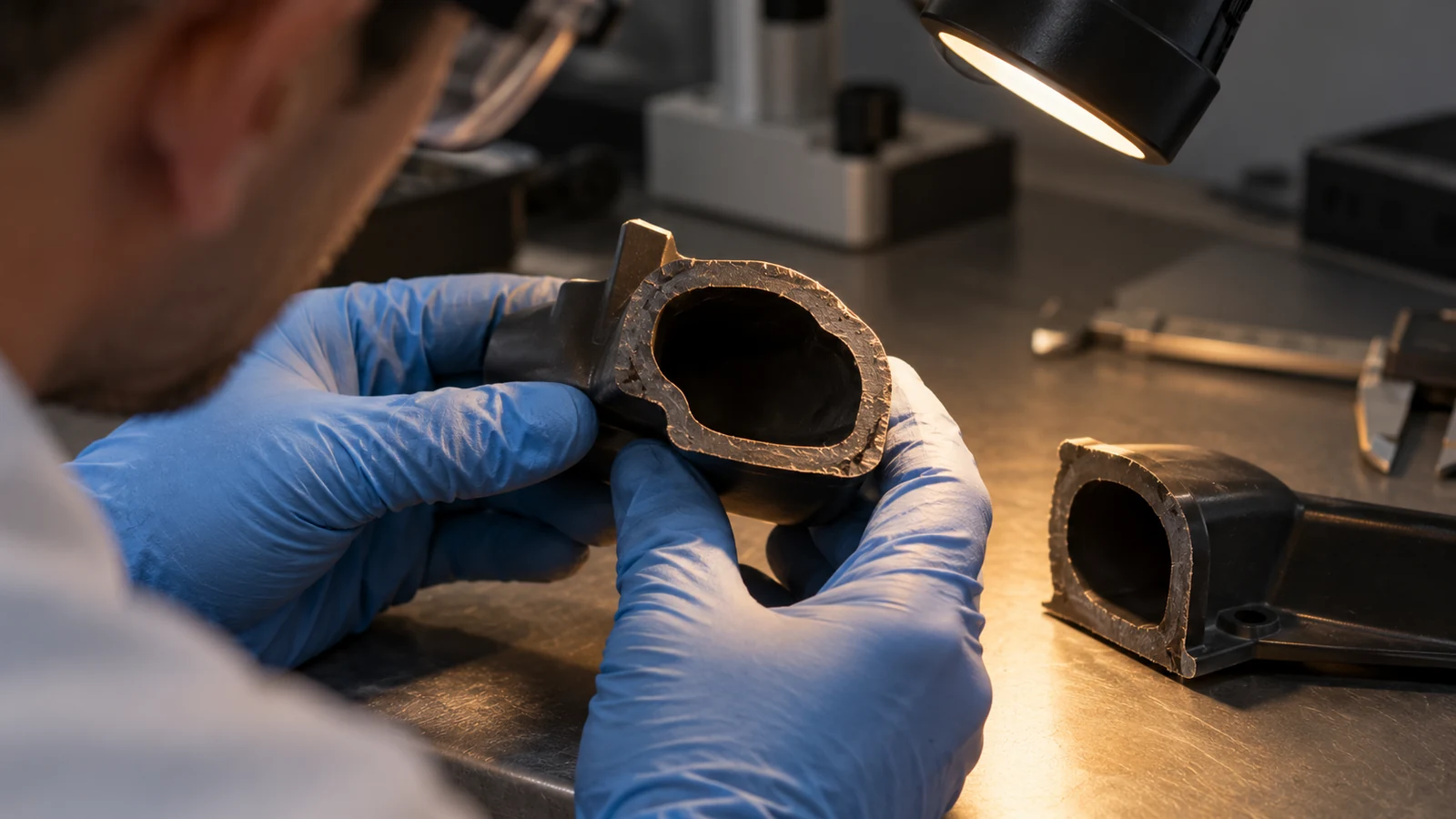

Bir kanalın uzak ucu genellikle girişinden daha bilgilendiricidir. Temiz bir açıklık, katı bir tıkacı, beklenmedik derecede ince bir duvarı veya daha aşağıda tamamlanmamış bir içi boş kesiti gizleyebilir. İlk üretilen parçayı girişe yakın, bir kıvrım veya dallanma noktasında ve amaçlanan sonlanmaya yakın yerlerden kesitlere ayırın. Her kesiti hangi gözün ve hangi enjeksiyonun ürettiğini kaydedin; aksi takdirde umut verici bir fotoğraf tekrarlanabilirliği kanıtlayamaz.
Su destekli işlemede deneme, suyun parçadan nasıl ayrıldığını ve iç kısmın herhangi bir temizlik veya nem gereksinimini karşılayıp karşılayamayacağını da göstermelidir. Su destekli kalıplama üzerine yapılan araştırmalar, su gecikmesine, basınca ve eriyik sıcaklığına karşı hassasiyeti, bazı koşullar altında düzensiz artık duvarlar dahil olmak üzere belgelemiştir. Gaz destekli işlemede ise nüfuz yönü, parmaklanma ve etkin sıkıştırma aynı tür fiziksel kontrolü gerektirir. Hiçbir yöntem tek başına genel bir duvar kalınlığı diyagramından seçilmemelidir.
Site, soğutma tartışmasını zaten şurada ele alıyor: su destekli boru soğutması. Bu makale faydalı bir bağlam sunar, ancak yeni bir parça yine de kendi kanal, tahliye ve kabul planına ihtiyaç duyar. Boru benzeri bir örnek, karmaşık bir tutamak veya dallanan bir muhafaza için kararı kesinleştiremez.
Deneme Güzergâhını Seçmek İçin Çizimi Kullanın
Reçine girişini, önerilen ortam girişini, istenen içi boş yolu, görsel yüzeyleri, minimum kabul edilebilir duvarı ve kesit konumlarını tanımlayan tek bir çizimle başlayın. Ardından denemenin hangi değişkenleri değiştireceğini listeleyin: eriyik koşulu, kısa atış miktarı veya dolum seviyesi, destek gecikmesi, ortam basıncı ve soğutma süresi. Her reddedilen parçadan sonra tüm ayarları değiştirmek yerine bunları kayıtlı bir sırayla değiştirin.
Kalıp konsepti kesinleşmemişse, kalıp akış analizi önerilen akış güzergâhının makul olup olmadığını test etmeye yardımcı olabilir. Nereden numune alınacağına ve neyin sorgulanacağına yön vermeli, fiziksel parçaların kesilmesi ve ölçülmesinin yerini almamalıdır. Gerçek bir gaz-su karşılaştırması için, yalnızca her sürecin en çekici izole sonucunu değil, aynı işlevsel kabul kriterlerini kullanın.
Sonuçları parçanın bütünü üzerinden karşılaştırın: kritik kesitlerdeki duvar dağılımı, görünüm, uygulanabilir olduğunda sertlik veya basınç performansı, boyutsal kararlılık, alt akış temizliği veya kurutma ve atışlar arası tekrarlanabilirlik. Bir güzergâh çizimi ancak tutulması zor dar bir ayarlamadan sonra karşılıyorsa, görünen çevrim avantajı şüpheyle karşılanmayı hak eder.
Alıcının Teklif Öncesinde Belirtmesi Gerekenler
“İçi boş kalıplanmış parça” talebi, çok fazla seçeneği açık bırakır. 3D modeli, çizimi, yıllık hacim tahminini, zaten seçilmişse reçine sınıfını, kanalın amacını, kullanım ortamını ve kritik boyutları sağlayın. Gaz veya su giriş izinin kabul edilemez olduğu yüzeyleri işaretleyin ve iç geçidin açık, kuru, temiz veya basınç sızdırmaz olması gerekip gerekmediğini belirtin.
Kabul kriterlerini “çekinti en aza indirilsin” gibi belirsiz bir talimat yerine bir kesit çizimi veya fonksiyonel test ile tanımlayın. Montaj yük taşıyorsa ilgili yükü ve arıza modunu ekleyin. Geçiş yolu sıvı taşıyorsa sıvıyı, maruziyeti ve sızdırmazlık gereksinimini ekleyin. Bu ayrıntılar, bir mühendisin yardımcı prosesin hiç uygun olup olmadığına veya önce farklı bir parça tasarımının değerlendirilmesi gerekip gerekmediğine karar vermesini sağlar.
Öneriyi Değiştiren Sorular
Su destekli proses her zaman gaz destekli prosesten daha hızlı mıdır?
Hayır. Su, kalın içi boş bir kesitin içini etkili biçimde soğutabilir, ancak toplam üretim çevrimi geometriye, reçineye, kalıp soğutmasına, ortamın işlenmesine ve ret oranına bağlıdır. Aynı kriterler altında tekrarlanabilir kabul edilmiş parçaları karşılaştırın.
Her iki proses de aynı takımı kullanabilir mi?
Bunu varsaymayın. Giriş donanımı, basınç kontrolü, drenaj, havalandırma ve kanal tasarımı farklılık gösterebilir. Bir proses değişikliğini ayar değişikliği olarak ele almadan önce takım incelemesi talep edin.
İç kanalın kabul edilebilir olduğunu nasıl biliriz?
Girişte, geçişte ve uzak uçta kesitler belirtin, ardından parça için önemli olan fonksiyonel testi ekleyin. Yalnızca görünüm, gizli bir duvarı veya tam nüfuziyeti doğrulayamaz.
