Unterhaltungselektronik und Schnittstellen im Automobilinnenraum erfordern mehrfarbige Kunststoffkomponenten mit hohem visuellem Kontrast und scharfer Symboldefinition. Traditionelle Oberflächendekorationsmethoden wie Tampondruck oder sekundäres Spritzlackieren leiden unter allmählichem Verschleiß, Abblättern und Kratzern über Jahre der täglichen Handhabung. Hinterleuchtete Tasten und Lichtindikatoren sind starkem Lichtaustritt ausgesetzt, wenn lackierte Schichten in der Nähe von lasergravierten Symbolrändern abblättern.
Das Verschmelzen mehrerer farbiger Polymere während der Primärverarbeitung bettet farbige Symbole und klare optische Fenster dauerhaft in die Komponentengeometrie ein. Dieser technische Leitfaden überprüft Mehrzylinder-Pressenkonfigurationen, Drehtisch-Formenkonstruktion und Strategien zur Verhinderung von Farbverlauf.
Inhaltsverzeichnis
Mehrzylinder-Pressen & Drehtisch-Formensysteme

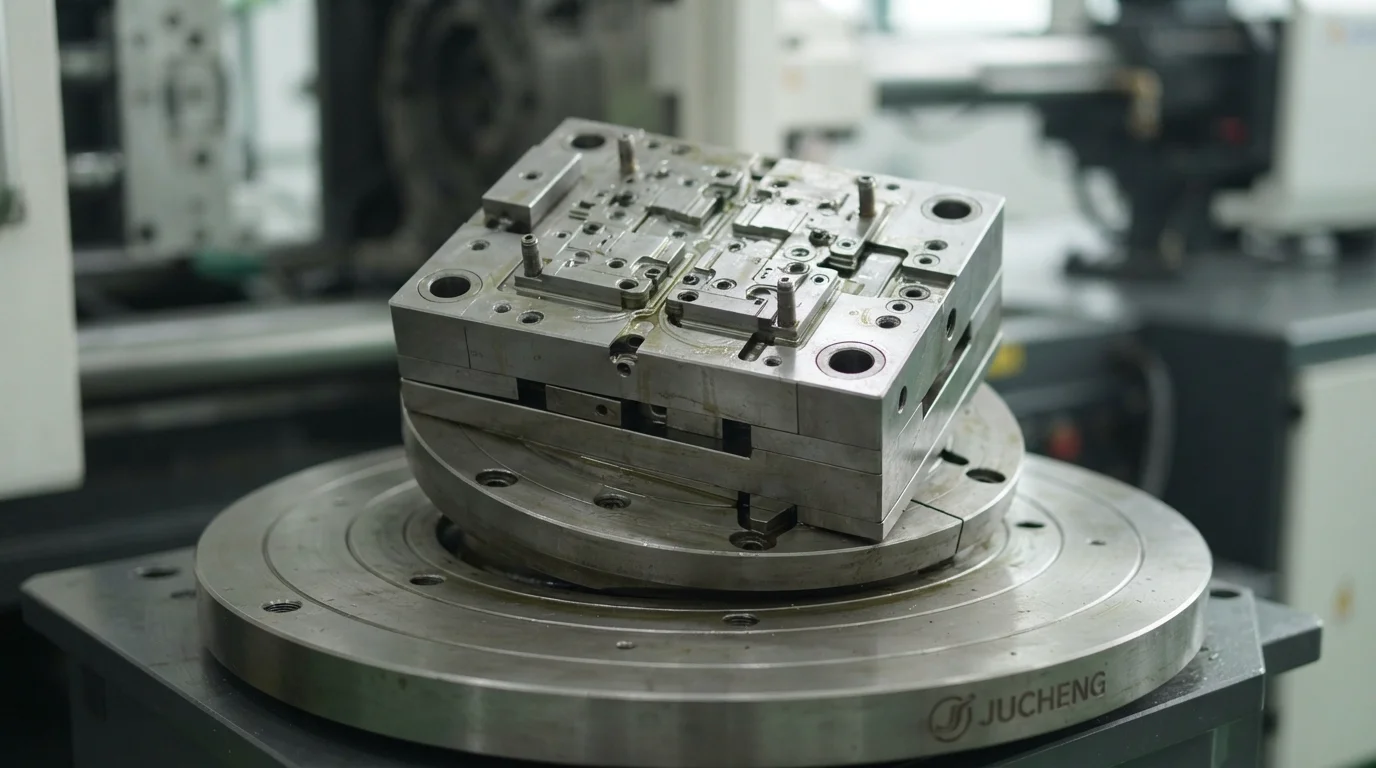

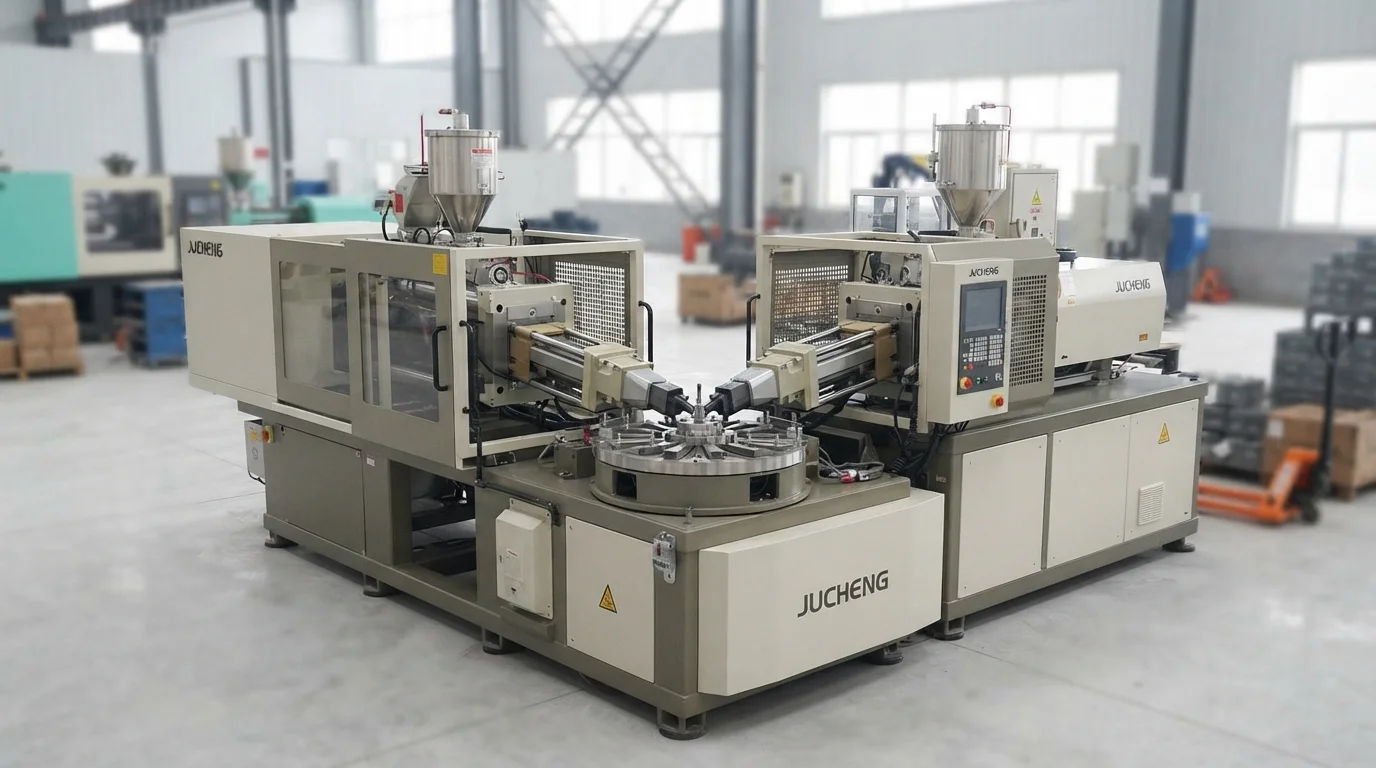

Die Mehrkomponentenverarbeitung basiert auf speziellen Maschinenlayouts mit unabhängigen Einspritzzylindern. Die Ausführung von Mehrfarben-Spritzguss—oft konfiguriert als Zweikomponenten- (2K) oder Dreikomponenten-Spritzguss (3K)—nutzt Mehrzylinder-Pressen die gleichzeitig arbeiten. Die Integration von Drehtisch-Formensystemen ermöglicht es der Formkavität oder dem Kernwerkzeug, sich zwischen den Einspritzstufen um 180 Grad zu drehen.
Die Primärspritzung formt den Grundfarbrahmen, danach schwenkt das Werkzeug, um das Teil unter einer zweiten Einspritzdüse für die Sekundärfarbe zu positionieren. Mechanische Präzision während der Formdrehung gewährleistet eine exakte Kernausrichtung und verhindert Schussfehlausrichtung und Grat an den Grenzflächen. Die Synchronisierung der Kühlwasserkreisläufe über beide Formstationen optimiert die Gesamtzykluszeit.
Die Schritte der mehrfarbigen Indexierungssequenz umfassen:
- Primärfarben-Spritzguss—Das Einspritzen der Hauptstrukturfarbe legt das Bauteilfundament fest.
- Drehplatten-Indexierung—Das Schwenken der Kernplatte um 180 Grad richtet das Substrat auf den zweiten Materialzylinder aus.
- Sekundärfarben-Umspritzung—Das Einspritzen des zweiten farbigen Harzes füllt Symbolvertiefungen oder Linsenfenster.
- Gleichzeitige Teilekühlung—Das gleichzeitige Kühlen beider Materialschichten optimiert die Zykluszeiten.
Integrierte klare Linsen, hinterleuchtete Tasten & ästhetische Indikatoren
Automobil-Armaturenbrett-Bedienelemente nutzen in hohem Maße Mehrfarben-Spritzguss, um verschleißfeste hinterleuchtete Tasten herzustellen. Die Kombination von opaken ABS Gehäuserahmen mit transparenten Polycarbonat (PC) oder PMMA Symboleinsätzen macht die Oberflächenlackierung überflüssig. Licht, das von LEDs der internen Leiterplatte emittiert wird, gelangt direkt durch das eingebettete klare Symbol, ohne in die umgebenden opaken Grenzen zu bluten.

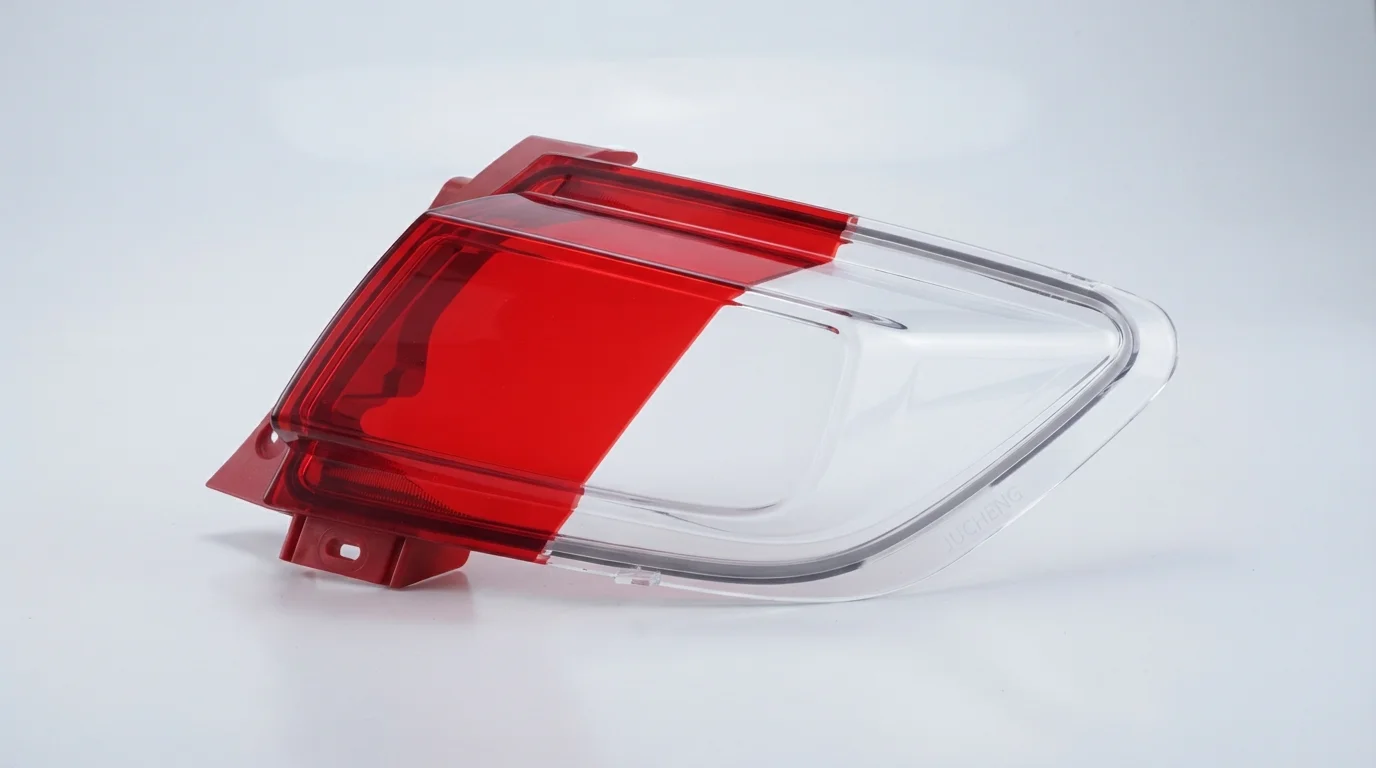

Zweifarbige Rücklicht-Linsen kombinieren rote, bernsteinfarbene und klare optische Schichten in einem einzigen Formwerkzeug, was eine wetterbeständige Abdichtung gewährleistet. Die Integration mehrerer funktionaler Farben in ein einziges Spritzgussteil eliminiert nachgelagerte Montagearbeit und senkt die langfristigen Stückkosten.
Verhinderung von Farbbluten & Aufrechterhaltung scharfer Trennlinien
Das Erzielen scharfer Farbgrenzen erfordert eine strenge Kontrolle über das Abschottungsstahl der Form und die Schmelzrheologie. Ein unsachgemäßer Sitz der Abschottungsfläche ermöglicht es der zweiten farbigen Schmelze, über den ersten Schuss zu spülen, was zu kosmetischem Farbverlauf. führt. Werkzeugbauingenieure konstruieren Abschottungsflächen mit Toleranzen im Mikrometerbereich und integrieren scharfe mechanische Schneidkanten entlang der Farbgrenzen.
Die Angleichung der Schmelztemperaturen und Viskositätsprofile benachbarter farbiger Harze verhindert eine Fluidverschiebung während des zweiten Schusses. Die Implementierung dieser Prozesskontrollen beim Mehrkomponenten-Spritzgießen gewährleistet eine klare visuelle Trennung über jede Produktionscharge hinweg. Die Anwendung der Mehrkomponentenverarbeitung auf diese Weise verbessert die Ästhetik der Bauteile und bietet gleichzeitig zuverlässige Mehrkomponenten-Spritzgießlösungen für anspruchsvolle Konsumgüter- und Automobilanwendungen.
| Primäres Grundmaterial Harz | Sekundäres Farb-/Linsenharz | Farbtrennungstechnik | Primäre ästhetische Anwendung |
|---|---|---|---|
| Schwarzes ABS (Polylac PA-757) | Klares PC (Lexan 141R) | 0,01 mm Abschottungskante | Automobil-Hintergrundbeleuchtete Drucktasten |
| Rotes optisches PMMA | Klares optisches PMMA (Plexiglas 8N) | Rotationskern-Indexierung | Zweifarbige Kfz-Rückleuchtengehäuse |
| Weißes Polypropylen (PP) | Blaues Polypropylen (PP) | Sequenzielles Ventilangussverfahren | Gehäuse und Kappen für medizinische Diagnostik |
Häufig gestellte Fragen (FAQs)
Warum wird Mehrfarben-Spritzgießen dem nachträglichen Tampondruck vorgezogen?
Tampongedruckte Symbole nutzen sich mit der Zeit durch Hautöle und Reibung ab. Beim Mehrfarben-Spritzgießen ist das farbige Symbol über die gesamte Wandstärke eingebettet, wodurch die Grafik dauerhaft und gegen Oberflächenverschleiß oder chemische Reinigung beständig ist.
Wie verhindert man Lichtdurchtritt bei hinterleuchteten Mehrfarben-Tasten?

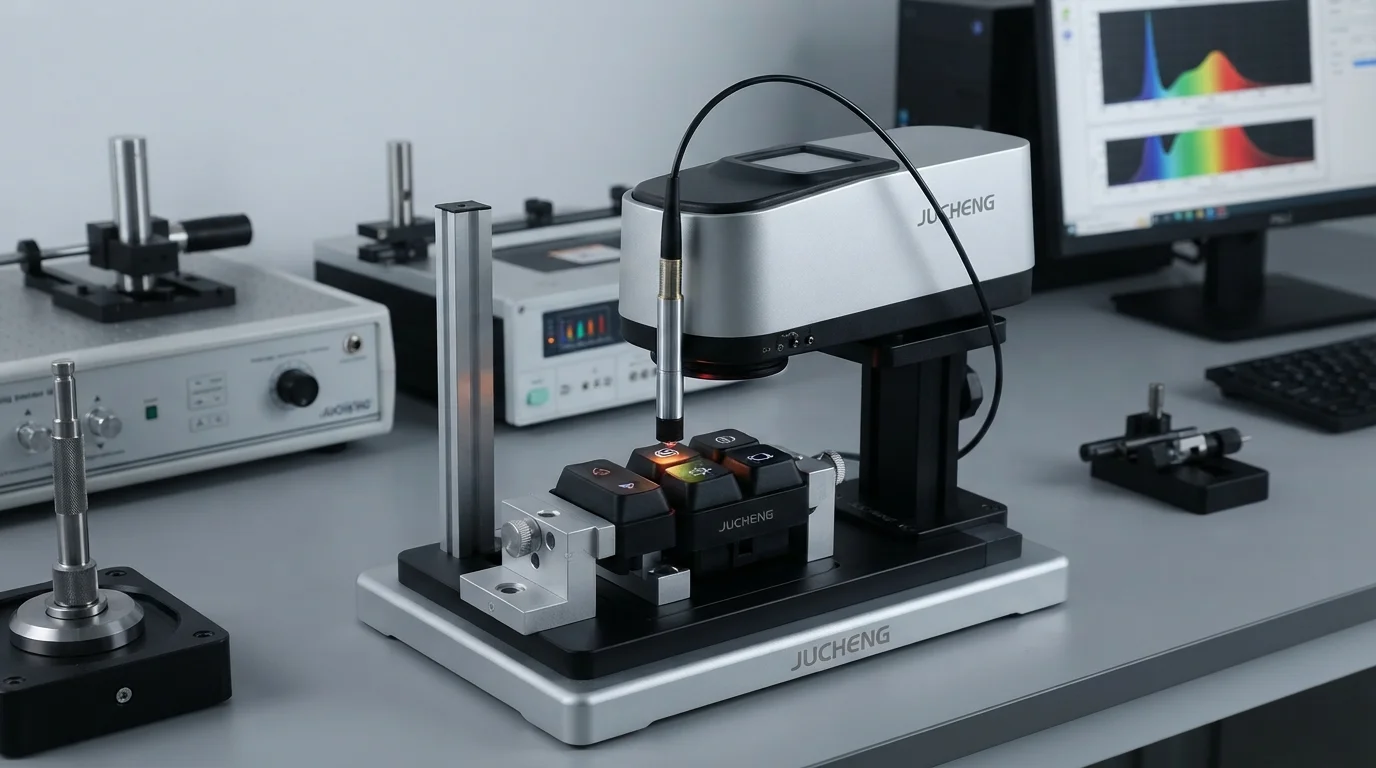

Die Verhinderung von Lichtdurchtritt erfordert scharfe Formtrennungen (<0,01 mm Toleranz) zwischen dem opaken Gehäuse und dem klaren optischen Symbol. Die Verwendung hochdeckender dunkler Harze für den Gehäuserahmen blockiert zudem streuende interne LED-Beleuchtung.
Können verschiedene Polymerfamilien beim Mehrfarben-Spritzgießen verwendet werden?
Die Verwendung chemisch kompatibler Polymere wie ABS und PC gewährleistet eine starke molekulare Verschmelzung über die Farbgrenzen hinweg. Inkompatible Harze erfordern mechanische Verzahnungen, um eine Schichtentrennung bei Wärmeausdehnung zu verhindern.
