Проектирование литья под давлением структурного пенопласта — это не просто проектирование обычной детали с более легким целевым материалом. Процесс создает ячеистую сердцевину внутри формованной оболочки, поэтому путь нагрузки детали, переходы стенок, ожидания по поверхности и поведение газового потока необходимо рассматривать вместе. Конструкция, которая выглядит эффективной на чертеже монолитной детали, может не обеспечить ту же жесткость, внешний вид или размерную стабильность при изменении поведения заполнения и вспенивания.
Полезной отправной точкой является назначение детали: какие поверхности служат для базирования или герметизации, где прикладываются нагрузки, какой внешний вид виден и какие размеры контролируют сборку. Эти ответы определяют, какие элементы можно ослабить, а какие должны оставаться строго контролируемыми посредством оснастки и валидации.
Начинайте с функции, а не с цели по снижению веса
Перечислите функции, которые должны сохраниться после литья и в эксплуатации: жесткость, ударная реакция, крепление, герметизация, выравнивание и контакт с соседними деталями. Отметьте каждую критическую зону на CAD-модели или чертеже и отличайте функциональные поверхности от декоративных зон. Это позволяет избежать применения единого общего допуска или стандарта внешнего вида ко всему компоненту.
Структурный пенопласт может поддерживать толстые сечения и более крупные формованные компоненты, но результат зависит от смолы, геометрии, оснастки, технологического окна и критериев контроля. Не предполагайте, что каждая зона будет иметь идентичную ячеистую структуру или что номинальная плотность смолы предсказывает характеристики готовой детали. Используйте требования уровня детали и репрезентативные образцы, чтобы установить, что должна продемонстрировать конструкция.
Если концепция подходит для процесса, сравните ее с базовым вариантом монолитной детали проекта, задав вопрос, какую проблему с материалом, циклом или сборкой призвано решить изменение. Изучите технологический маршрут на странице литье структурного пенопласта затем определите измеримые критерии приемки, прежде чем утверждать геометрию.

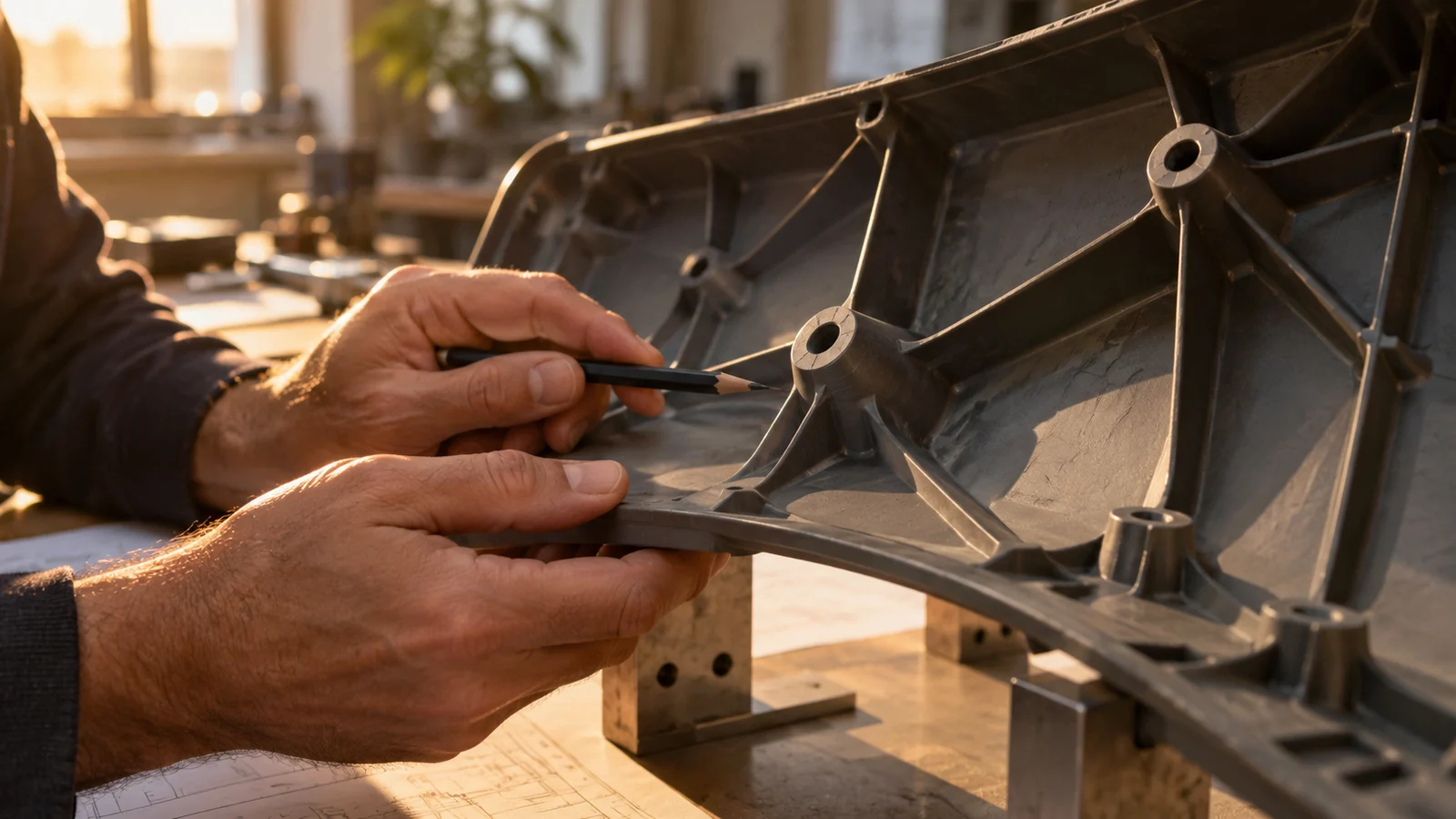

Проектируйте геометрию вокруг пути нагрузки
Обратите особое внимание на резкие изменения толщины, длинные неподкрепленные пролеты, глубокие переходы и элементы, концентрирующие напряжения. Толстая зона может выиграть от ячеистой сердцевины, тогда как тонкая посадочная площадка, защелка или герметизирующая кромка могут потребовать иной стратегии геометрии. Связывайте ребра, бобышки и косынки с нагрузками, которые они несут; избегайте их добавления только для того, чтобы модель выглядела усиленной.
Проверьте, как полимер и газ достигнут важных зон. Расположение впускных литников, длина потока, балансировка полости, вентиляция и изменения сечения детали могут влиять на заполнение и результирующую оболочку. Это взаимодействия оснастки и процесса, поэтому ранний DFM-анализ полезнее, чем обнаружение проблемы внешнего вида или конструкции после изготовления стали. Раздел сайта DFM-анализ литья под давлением может быть подходящим следующим шагом, когда геометрия имеет конкурирующие функциональные и технологические ограничения.
| Конструктивная особенность | Вопрос для решения | Что документировать |
|---|---|---|
| Установочный бобышка или зона закладной детали | Несёт ли она нагрузку зажима, позиционирует ли другую деталь или сопротивляется вырыванию? | Направление нагрузки, интерфейс крепежа или закладной детали и поверхности контроля |
| Длинная панель или широкая декоративная поверхность | Какие области должны оставаться плоскими или визуально однородными? | Базы, допустимые зоны внешнего вида и условие сборки |
| Переход от толстого к тонкому | Могут ли путь нагрузки и путь потока выдерживать переход? | Изменение сечения, смежные элементы и любой критический локальный размер |
| Ребро, косынка или элемент жёсткости | Какой вид отказа должна предотвращать эта особенность? | Требуемая опора, краевые условия и косметические ограничения |
Заранее задайте ожидания по поверхности и размерам
Формованная оболочка является частью готового компонента, а не декоративным слоем, добавляемым после завершения конструкции. Определите поверхности, которые скрыты, имеют лёгкую текстуру, хорошо видны или подвергаются покрытию и маркировке. Указание текстуры или отделки должно быть привязано к визуальному стандарту заказчика и фактическим условиям наблюдения детали; избегайте расплывчатых примечаний, таких как “поверхность высокого качества”, без определённого метода приёмки.
Размеры также нуждаются в функциональном контексте. Схема базирования, разработанная для цельной литой детали, может не отражать то, как поддерживается, зажимается или контролируется более крупный конструкционный компонент из вспененного материала. Отделяйте размеры, определяющие интерфейсы сборки, от размеров, описывающих нефункциональный контур. Подтвердите схему измерений и требования к кондиционированию там, где они влияют на повторяемость, и проверяйте критическую посадку на литых деталях, а не полагайтесь только на номинал из CAD.
Там, где используется симуляция конструкции, рассматривайте её как способ сравнить концепции и выявить вопросы — а не как гарантию окончательной внешней поверхности, внутренней структуры ячеек или размерного результата. Целенаправленная анализа литьевых процессов может дать информацию для обсуждения путей потока и расположения впускных отверстий при соответствующих исходных данных, тогда как испытание оснастки всё равно должно установить фактические характеристики детали.
Передайте команде оснастки готовое к принятию решений задание
Полезная передача включает 3D-модель, ревизию чертежа, требования к смоле, допущения по годовой или проектной программе выпуска, интерфейсы сборки, критические базы, косметические зоны и режимы отказов, которые конструкция должна предотвращать. Добавьте короткий список открытых решений вместо того, чтобы прятать их в комментариях. Например: какая поверхность определяет плоскостность, является ли установочный бобышка несущей и какая вариация поверхности допустима после литья.
Попросите команду проверки вернуть оценку по каждому элементу: что выполнимо в соответствии с чертежом, что требует корректировки конструкции, что зависит от валидации процесса и как будет проверяться каждый критический элемент. Фиксируйте утверждённые изменения и поддерживайте согласованность чертежа, допущений по оснастке и плана контроля на протяжении первого испытания. Такая дисциплина делает обсуждение конструкции конкретным, не делая вид, что одно название процесса гарантирует определённый результат.
Часто задаваемые вопросы
Следует ли проектировать каждый толстый участок под конструкционный вспененный материал?
Нет. Выбор процесса зависит от функции детали, геометрии, требований к внешнему виду, маршрута изготовления оснастки и плана валидации. Толстый участок может всё ещё требовать переработки, если он определяет уплотнение, посадку или сосредоточенную нагрузку.
Может ли литьё под давлением конструкционных вспененных материалов выдерживать те же допуски, что и цельная деталь?
Не предполагайте этого только по названию процесса. Определите функциональные размеры, установите базу и метод контроля, затем подтвердите возможности на деталях с предполагаемой оснастки и процесса.
Что следует решить перед запросом на проверку конструкции?
Предоставьте текущую модель и чертёж, требования к материалу, интерфейсы сборки, ожидаемое количество, критические нагрузки, косметические зоны и размеры, определяющие посадку или функцию. Чётко обозначьте нерешённые допущения.
