معلمات عملية القولبة منخفضة الضغط خاصة بدرجة المادة والأداة والتجميع. يجب أن تملأ الإعدادات التجويف وتحمي المكونات الإلكترونية مع إنتاج التغطية والحدود والرابطة المطلوبة. لا توجد وصفة عالمية لدرجة الحرارة أو الضغط تنطبق على كل درجة من مواد الذوبان الساخن وكل تجميع. ابدأ بإرشادات المعالجة الحالية من مورد المادة، ثم أنشئ نطاقًا مضبوطًا باستخدام أجزاء تمثيلية وفحوصات قبول محددة.
أي المتغيرات تهم معًا

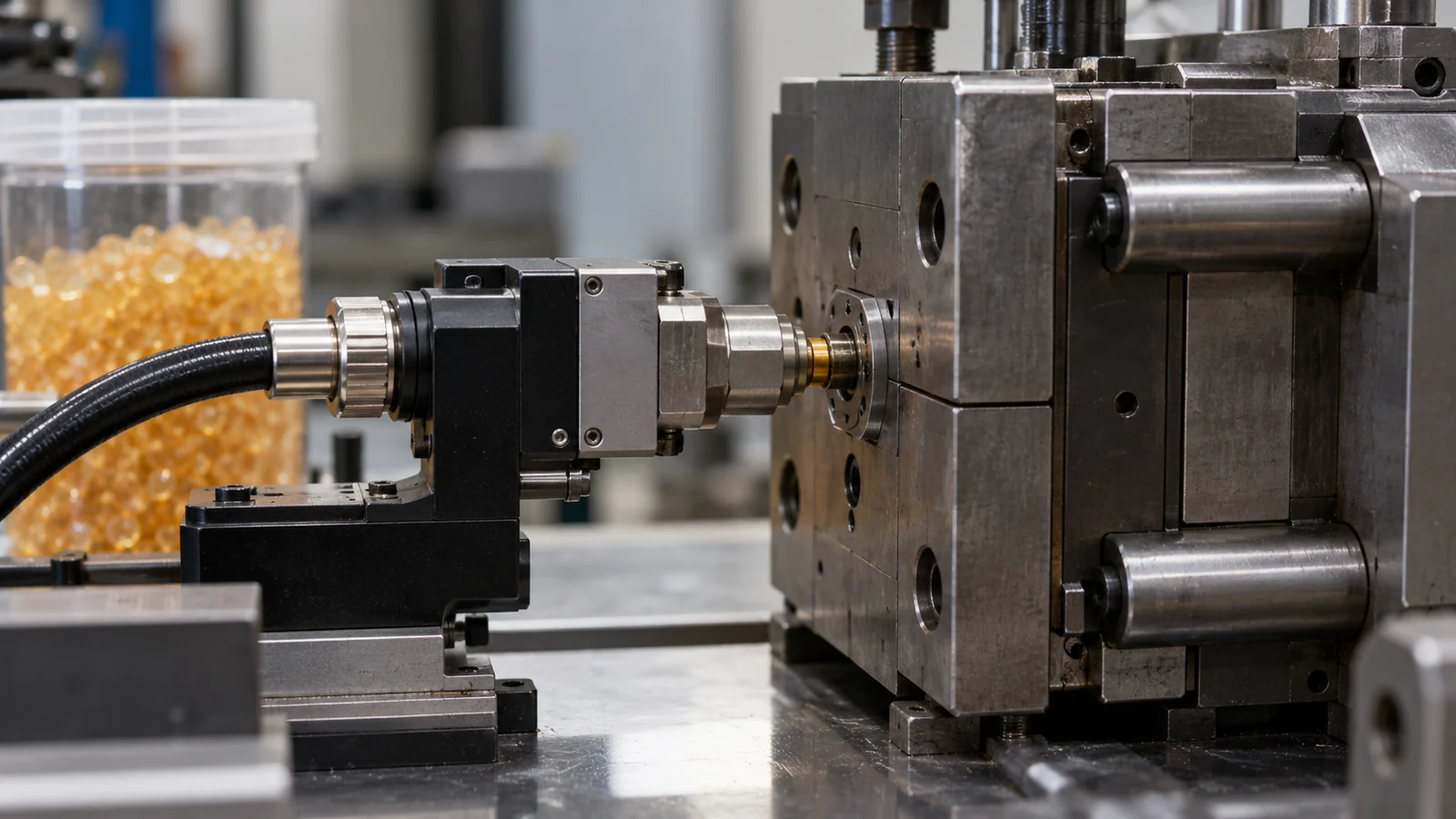

تؤثر درجة حرارة المادة ولزوجتها في التدفق، لكن الامتلاء الناتج يعتمد أيضًا على ضغط الحقن أو القوة ومعدل التدفق وهندسة التجويف والبوابة والتهوية وموضع التجميع. تؤثر درجة حرارة القالب وزمن التبريد أو الثبات في كيفية تصلب المادة ومتى يمكن إزالة المكون. تتفاعل هذه المتغيرات؛ فقد يؤدي تغيير أحدها إلى تغيير التغطية أو الرشوة أو حركة المكون أو الواجهة النهائية.
| مجموعة المتغيرات | ما يجب مراقبته |
|---|---|
| تحضير المادة | الدرجة والدفعة والتخزين والتكييف والامتثال لتعليمات المورد الخاصة بالمناولة |
| توصيل المادة | درجة الحرارة الفعلية وسلوك التدفق واستجابة الضغط وتسلسل الامتلاء |
| الأداة والتجميع | البوابة والتهوية والإغلاق والتثبيت الموضعي ومسار الكابلات وأي حركة للمكونات |
| التصلب والإخراج من القالب | استقرار التغطية، والزائدة، والتشوه، وحالة الالتصاق، والإخراج الآمن من القالب |
| التحقق | الفحوصات البُعدية أو البصرية أو الوظيفية أو البيئية المطلوبة للمنتج |
استخدم بيانات المورّد لدرجة المادة الدقيقة. لا تنقل إعدادًا من مادة بولي أميد أو بولي أوليفين أخرى ذات ذوبان ساخن لمجرد أن عائلة الراتنج تبدو مشابهة. قد تتطلب تركيبة أو أداة أو تجميع مختلف إعدادًا مُعتمدًا مختلفًا.
ابنِ التجربة الأولى من مدخلات موثقة
قبل القولبة، سجّل الشركة المصنعة للمادة ودرجتها، والدفعة، وتاريخ التخزين أو التهيئة، ومراجعة التجميع، ومراجعة الأداة، والآلة، وقيم العملية الحالية. تأكد من تحميل التجميع بشكل متسق ومن خلو مناطق المنع المقصودة. خذ عينة أساسية وحدّد ما سيفحصه الفريق.
بالنسبة للمكونات الحساسة، حدّد معايير الحركة أو التلف المسموح بها قبل التجربة. بالنسبة للتغطية أو الالتصاق، حدّد طريقة الفحص وظروف الاختبار. إذا لم تكن قاعدة القبول قابلة للقياس، فلا يمكن للفريق أن يقرر بشكل موثوق ما إذا كان تغيير معامل واحد قد ساعد.
اضبط الإعدادات دون إخفاء السبب
- ابدأ ضمن إرشادات المعالجة الموثقة من المورّد وحدود السلامة المعتمدة.
- غيّر متغيرًا واحدًا أو مجموعة مخططًا لها واحدة في كل مرة، مع تدوين السبب والاستجابة المتوقعة.
- حافظ على التحكم في المادة، ووضع التجميع، وحالة الأداة أثناء المقارنة.
- افحص التغطية، والحدود، والزائدة، وموضع المكون، والرابطة — وليس فقط ما إذا كان التجويف قد امتلأ.
- كرّر الظروف الواعدة وتأكد من أنها لا تُنشئ عيوبًا جديدة على ميزة أو عينة أخرى.
إذا كان الامتلاء غير مكتمل، فافحص أولًا مسار التدفق، والبوابة، والتهوية، وحالة المادة، وموقع التجميع؛ فزيادة الضغط دون التحقق من حدود المكونات قد تُحدث تلفًا أو زائدة. إذا ظهرت الزائدة، فافحص أسطح الإغلاق وتفاوت التجميع قبل تقليل كل الإعدادات الأخرى. يجب أن تعالج تغييرات المعاملات الأدلة بدلًا من التعويض الأعمى عن مشكلة تصميمية.
حدد كيف يبدو الإعداد الناجح
لا يُعد إعداد الإنتاج مؤهلًا لمجرد أن قطعة واحدة تبدو مقبولة. حدّد التغطية والحدود المطلوبة، وتحقق من بقاء الموصلات والأسلاك في موضعها، وأكّد الالتصاق أو الإحكام عند الاقتضاء، وأكمل أي فحوصات كهربائية أو بيئية أو ميكانيكية يتطلبها المنتج. احتفظ بالعينات مرتبطة بسجلات موادها وأداتها وعمليتها.
سجّل الإعدادات المعتمدة والظروف التي قد تغيّرها، بما في ذلك دفعة المادة، وبدء التشغيل، وتفاوت التجميع، أو صيانة الأداة. أنشئ إجراءات استجابة للانحراف بدلًا من الاعتماد على “إعداد مشغّل جيد” غير موثق. للحصول على نظرة عامة على العملية، راجع القولبة منخفضة الضغط لحماية الإلكترونيات.
الأسئلة الشائعة
ما هي قيمة ضغط الحقن الصحيحة للقولبة منخفضة الضغط؟
يعتمد ذلك على الدرجة الدقيقة والأداة والتجميع. استخدم إرشادات المعالجة الحالية من المورّد وتحقق من صحة الإعدادات مقابل حدود المكوّنات ومعايير قبول الجزء.
هل ينبغي رفع درجة الحرارة عندما لا تملأ المادة؟
ليس تلقائيًا. تحقق من مناولة المادة وتصميم البوابة والفتحة وموقع التجميع وتعليمات المورّد. قد يؤثر تغيير درجة الحرارة على الالتصاق أو التدفق أو الزوائد أو تعرض المكوّنات.
كم عدد المعاملات التي ينبغي تغييرها في تجربة واحدة؟
غيّر أقل عدد تحتاجه الدراسة للإجابة عن سؤال واضح. إذا تغيّرت عدة إعدادات معًا، يصبح تحديد سبب النتيجة أصعب.
