Robot kablo yönetimi klipslerinin enjeksiyonla kalıplanması bir parça tasarımı problemidir, basitçe bir kablo tutucuyu daha hafif yapmanın bir yolu değildir. Klips, hareket sırasında kablo demetini tutmalı, ancak sıkışma, aşınma ve kablonun izin verdiğinden daha dar bir bükülmeden kaçınmalıdır. Kabloyu statik bir tezgâhta sıkıca tutan bir tasarım, tekrarlanan robot hareketinden sonra hâlâ gevşeyebilir, sünme yapabilir veya kılıfı aşındırabilir. Güzergâh ve kablonun hareket zarfıyla başlayın, ardından tutma özelliğini bu kısıtlamalara göre boyutlandırın.
Klipsi çizmeden önce güzergâhı haritalayın
Bir kablo klipsi yerel bir noktayı kontrol eder; robot güzergâhı sistemi kontrol eder. Bilek dönüşü, takım değişimleri ve servis erişimi dahil olmak üzere her ilgili kol konumunda kablo hareketini haritalayın. Sabit noktaları, hareketli açıklıkları, aşınma yüzeylerini ve kablo demetinin bir ekleme veya keskin muhafaza kenarına yaklaştığı alanları işaretleyin.
Kablo tedarikçisinin dinamik bükülme ve burulma limitlerini girdi olarak kullanın. Bir klips, parça mevcut alana sığdığı için kablo demetini daha küçük bir yarıçapa zorlamamalıdır. Güzergâh sıkı bir dönüş gerektiriyorsa, klips eklemek kabloyu yerinde kilitleyebilir ve bükülme gerilmesini bir sonraki desteksiz açıklığa kaydırabilir.
Montaj düzeyinde, bir robotik uygulama incelemesi kalıplanmış bileşenin yanı sıra kablo hareketini de içermelidir. Bu, kablo çıkışındaki kalıplanmış bir körükten farklıdır: bir klips bir güzergâh segmentini yönlendirir veya tutar, oysa üstü kalıplanmış bir geçiş yerel bir sonlandırmayı korur.

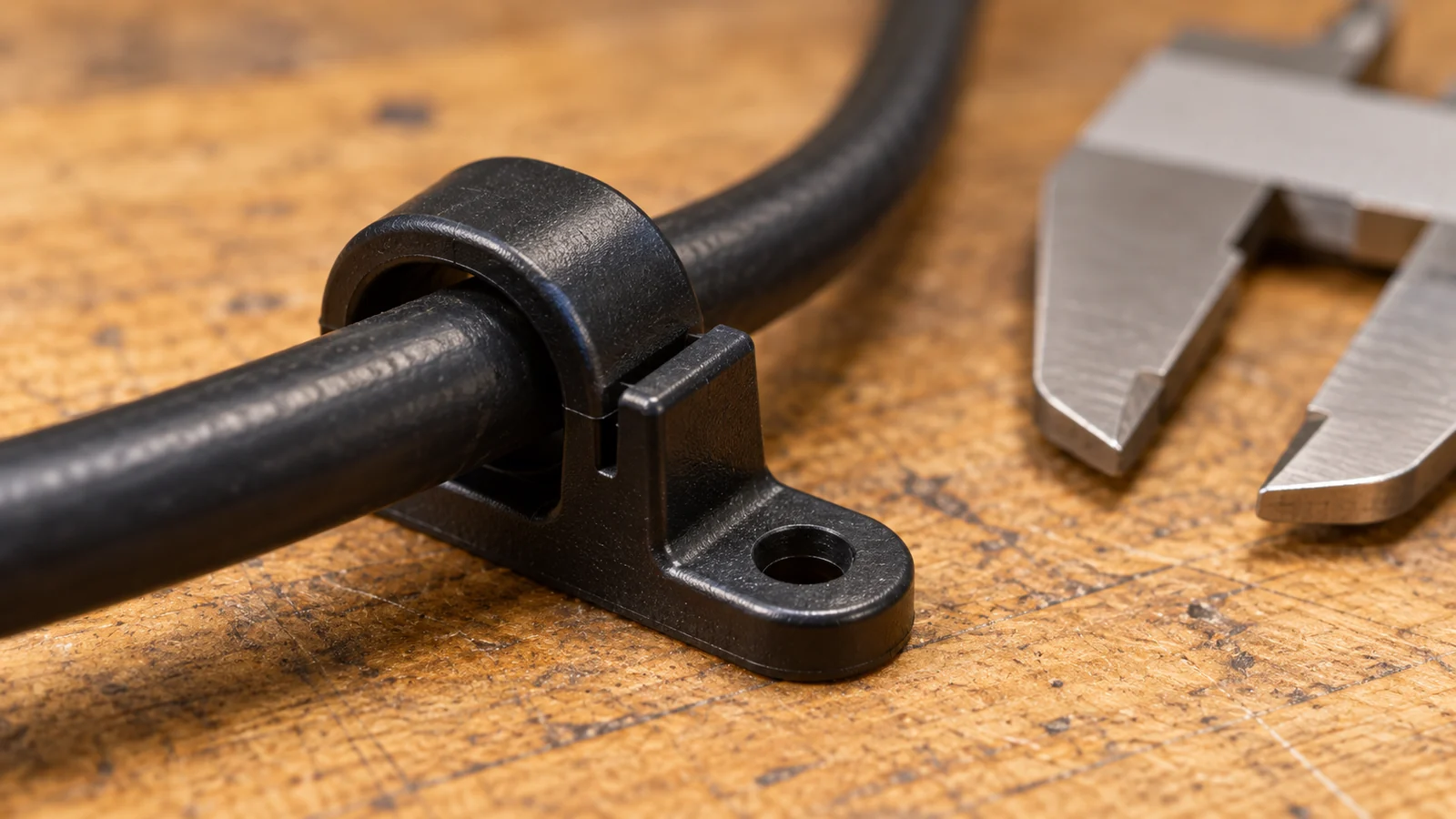

Kılıfı ezmeden tutma sağlayın
Tutma, klipsi bir kelepçeye dönüştürmeden istenmeyen kaymayı önlemelidir. Gerekli kavrama, kablo çapı değişimine, kılıf malzemesine, titreşime, harekete ve montaj yöntemine bağlıdır. Montaj için yeterli açıklık ve giriş sağlayın, ancak kablo takılırken veya servis edilirken kılıfı sıyıracak kenarlardan kaçının.
Klips geometrisi açıklık, geri dönüş dudağı, temas uzunluğu ve kablonun altındaki destek aracılığıyla ayarlanabilir. Çok sıkı bir geçme montajı zorlaştırabilir ve yumuşak bir kılıfı kesebilir; gevşek bir klips tekrarlanan darbe veya sürtünmeye izin verebilir. Klipsi tek başına belirtmek yerine kalıplanmış klips, kablo çapı, montaj yüzeyi ve bağlantı elemanı konumu arasındaki tolerans yığılmasını inceleyin.
Kablonun tutucu içinde hareket etmesi gerektiğinde, klips bu hareketi engellemeden yönlendirmelidir. Sabit kalması gerektiğinde, bu işlev için tasarlanmış bir tutma konsepti kullanın ve kılıfın sıkışma tepkisini doğrulayın. Bunlar farklı tasarım koşullarıdır ve incelenmemiş tek bir geometriyi paylaşmamalıdır.
Tekrarlanan servis ve hareket için tasarlayın

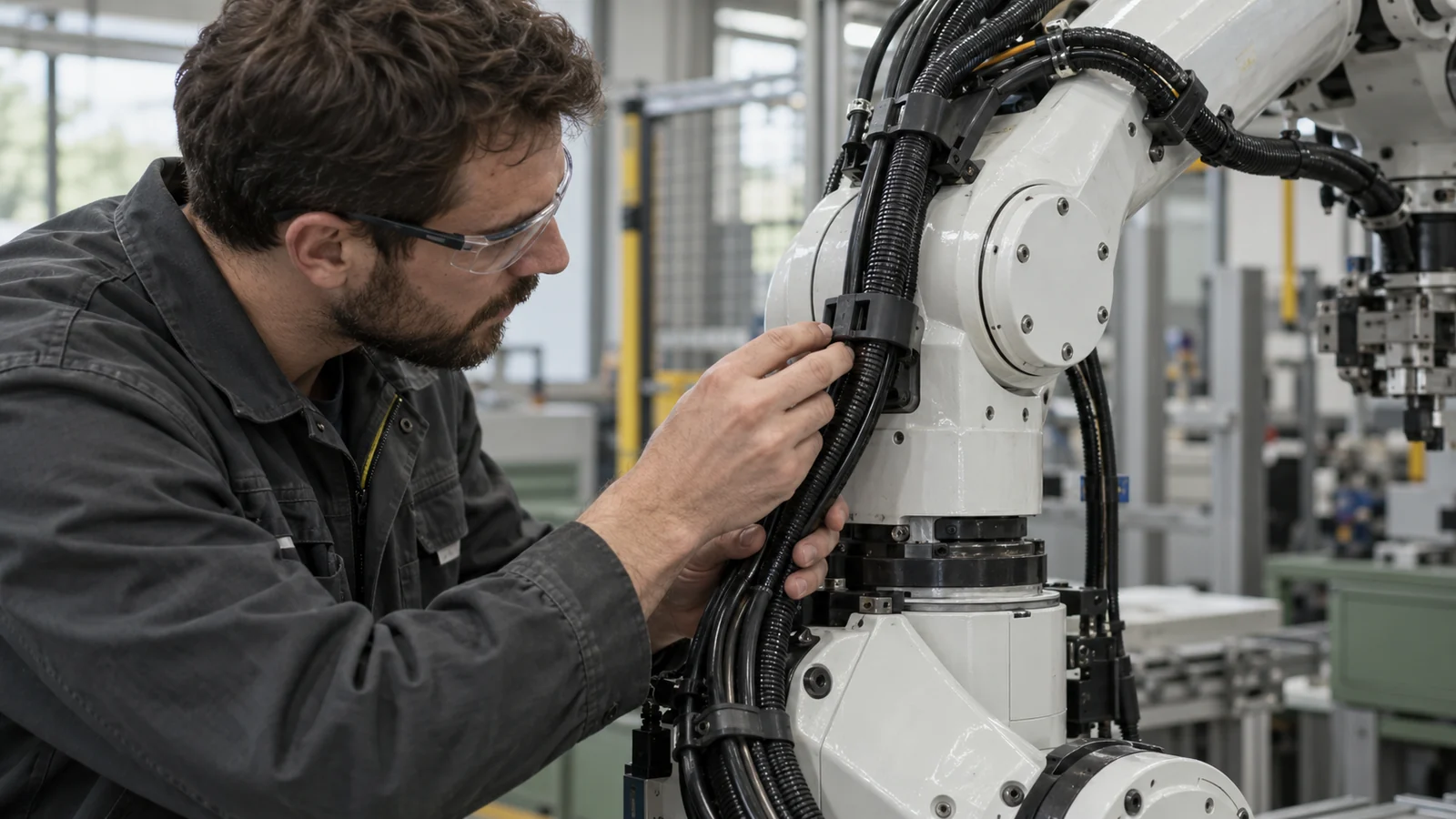

Bir robot kablo demeti, bükülme, burulma, titreşim ve yakındaki donanımla teması birleştirebilen çevrimler görür. Klips sağlam kalırken altındaki kablo kılıfı aşınabilir. Tersine, klipsin snap kolu yorulabilir veya sünüp zamanla tutma kabiliyetini kaybedebilir. Temsili çevrimlerden sonra hem kalıplanmış bileşeni hem de kabloyu inceleyin.
Bakım kolaylığı da önemlidir. Teknisyenler bakım sırasında kabloyu çıkarmak zorundaysa, aşırı agresif bir kilit kılıfa zarar verebilir veya çıkarma sırasında kırılabilir. Klips tek kullanımlıksa veya yeniden açılmak üzere tasarlanmamışsa, servis prosedürünü netleştirin ve bağlantı elemanına veya montaj özelliğine erişimi sağlayın.
Malzeme seçimi, klipsin gerinimine, sıcaklığına, kimyasal maruziyetine ve beklenen değiştirme aralığına bağlıdır. Esnek bir reçine snap montajına yardımcı olabilir ancak sürekli sehim altında aynı tutma kuvvetini koruyamayabilir. Daha sert bir reçine şeklini koruyabilir ancak takma kuvvetini artırabilir veya daha keskin bir temas oluşturabilir. Gerçek kaliteyi ve kalıplanmış geometriyi birlikte değerlendirin; mühendislik plastikleri yelpazesi bir başlangıç noktasıdır, parça testinin yerini tutmaz.
Klipsi kalıplanmış bir parça olarak kontrol edin
Snap özellikleri et kalınlığına, kök yarıçapına, akış yönüne ve ejeksiyona karşı hassastır. İnce bir kilit kısa dolabilir veya çarpılabilir; kalın bir taban kollarından farklı soğuyabilir. Klipsin işlevsel açıklığını ve montaj yüzünü pratik datumlara bağlı tutun, böylece muayene tutmayı kontrol eden boyutları doğrulayabilir.
Mümkün olduğunda yolluk ve ayırma hattını en yüksek gerinime maruz kalan kilit kökünden uzağa yerleştirin. Bir snap özelliğindeki kaynak hattı veya çapak, montaj kuvvetini değiştirebilir veya çatlak başlatıcı haline gelebilir. Ayrıca çekme açısını ve ejeksiyon yönünü kontrol edin: kalıptan temiz şekilde ayrılan bir klipsin amaçlanan geometrisini koruma olasılığı, bir çekirdekten zorla çıkarılması gereken bir klipsten daha yüksektir.
Bir plastik enjeksiyon kalıplama inceleme için kabloyu ve eşleşen montajı, kurulum sırasını, gerekli tutma davranışını, servis ortamını ve varsa kablo tedarikçisi sınırlarını sağlayın. Klips daha büyük bir kablo demeti tasarımının parçasıysa, hangi bileşenlerin kalıplanacağını ve hangilerinin ayrı olarak tedarik edileceğini netleştirin.
Kablo demetini kurulu güzergâhında doğrulayın
Bir klipsi tek bir takma testiyle onaylamayın. Monte edilmiş robot güzergâhında montaj eforunu, tutmayı, kablo hareketini ve aşınmayı kontrol edin. En faydalı test; kabloyu, klipsi, montaj yüzeyini, bağlantı elemanını, bitişik bağlantıları ve temsili hareketi içerir.
- Uyum kontrolü: kablonun kılıfa zarar vermeden veya aşırı kuvvet uygulamadan yerine oturduğunu doğrulayın.
- Tutma kontrolü: kablonun beklenen hareket ve titreşim altında amaçlanan yerde kaldığını doğrulayın.
- Açıklık kontrolü: robotu gerekli zarf boyunca döndürün ve yakındaki temas noktalarını inceleyin.
- Aşınma kontrolü: temsili çalıştırmadan sonra kılıfı ve klipsi parlatma, kesikler, çatlaklar veya mandal oturması açısından inceleyin.
- Servis kontrolü: gerçek bakım prosedürünü kullanarak kabloyu sökün ve yeniden takın.
| Tasarım seçimi | Potansiyel fayda | Doğrulanacak risk |
|---|---|---|
| Sıkı geçmeli açıklık | Güçlü başlangıç tutuşu | Yüksek takma kuvveti veya kılıf hasarı |
| Daha uzun temas yüzeyi | Daha dağıtılmış destek | Kısıtlı kablo hareketi veya servis erişimi |
| Esnek mandal kolu | Daha kolay kurulum veya sökme | Sünme, yorulma ve tutuş kaybı |
SSS
Bir robot kablo klipsi tüm kablo hareketini durdurmalı mı?
Hayır. Bazı konumlar sabit tutma gerektirir; diğerleri kontrollü hareket gerektirir. Hangi bölümün sabit olması ve hangisinin esnemesi gerektiğini tanımlayın, ardından klipsleri kablo bükülme gerilimini istenmeyen bir noktaya aktarmayacak şekilde yerleştirin.
Kalıplanmış bir klips, kablonun minimum bükülme yarıçapını tanımlayabilir mi?
Tek başına hayır. Tam güzergâh, kablo yapısı, robot hareketi ve tedarikçi limitleri bükülme koşulunu belirler. Klips, keyfi bir yarıçapı zorlamak yerine gerekli yolu korumalıdır.
Klips DFM için neler gönderilmelidir?
Klips CAD'ini, kablo çapını ve kılıf spesifikasyonunu, kurulu güzergâhı, montaj yüzeyini, servis yöntemini, hareket zarfını, ortamı ve önemli olan tutma veya aşınma kriterlerini sağlayın.
