Двулучепреломление напряжений — это свидетельство того, что прозрачный полимер больше не ведёт себя оптически одинаково во всех направлениях. Оно может возникать из-за ориентации при течении, неравномерной упаковки, неравномерного охлаждения, принудительного извлечения или нагрузки при сборке. Цветная картина между скрещёнными поляризаторами полезна, но сама по себе она не выявляет причину. Диагностика зависит от того, когда появляется картина, где она совпадает с направлением течения и как она меняется после литья.
Читайте картину во времени: сравнивайте деталь сразу после литья, после кондиционирования, после проб отжига и после сборки. Изменения между этими состояниями позволяют отделить замороженную ориентацию течения от термических и механических нагрузок.
В этой статье:
- Понимать, что означают цвета
- Сопоставлять картину с историей процесса
- Отделять напряжения литья от напряжений сборки
- Устранять правильный источник
- Составить применимый метод приёмки
- Часто задаваемые вопросы

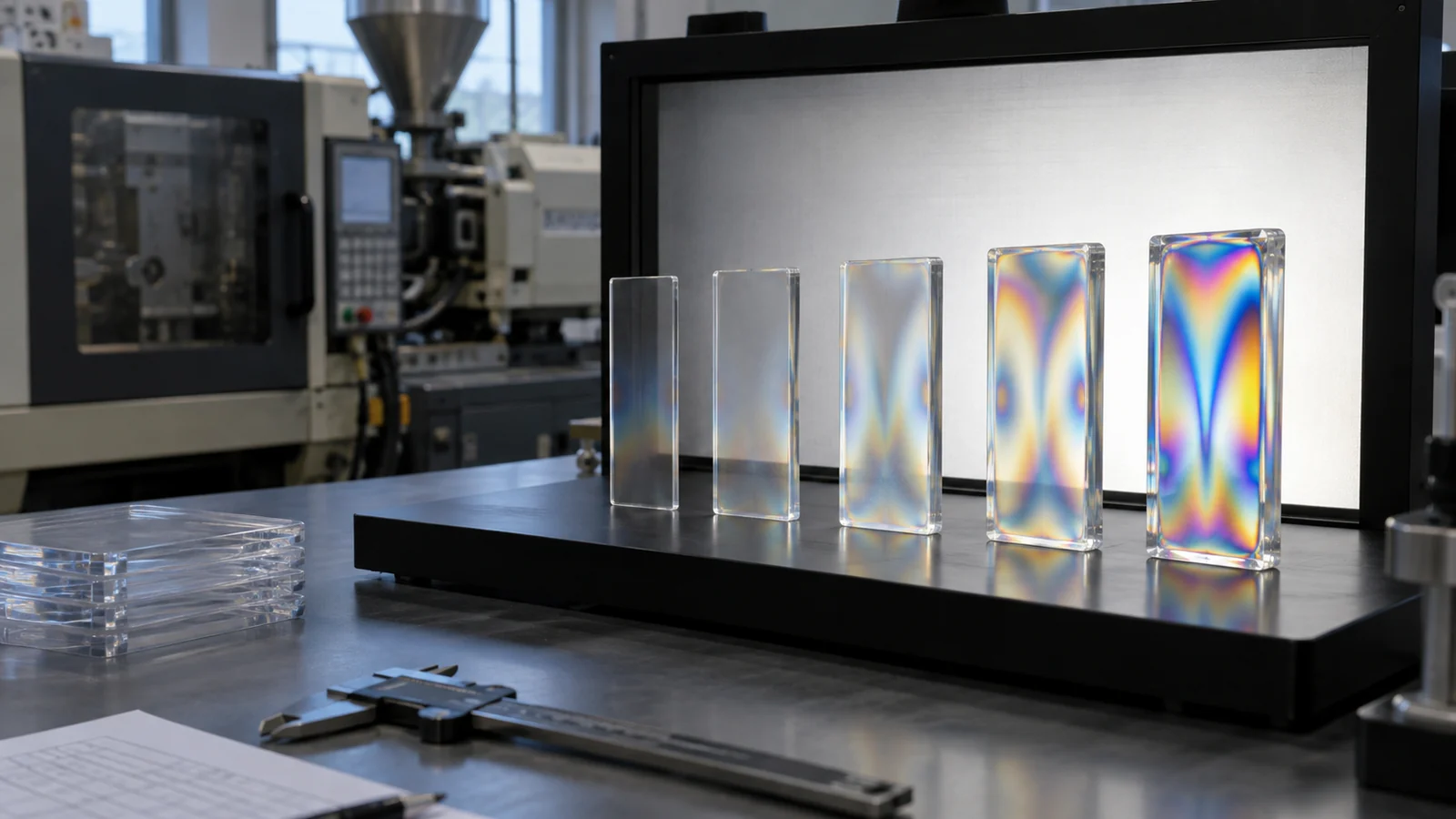

Что на самом деле показывают поляризованные цвета
В ненапряжённом изотропном материале свет видит практически одинаковое преломляющее поведение в разных направлениях. Ориентация и напряжение создают различия по направлениям. Между скрещёнными поляризаторами эти различия проявляются как яркость и цвет, связанные с оптическим запаздыванием, толщиной детали и длиной волны.
Именно поэтому яркий цвет нельзя преобразовать в универсальное значение напряжения без определённого метода и зависимости от материала. Более толстая область может показывать более сильную картину, чем тонкая область при аналогичном напряжённом состоянии. Используйте полярископию для сравнения одинаковой геометрии в одинаковых условиях.
Сопоставлять картину с течением и охлаждением
Концентрированная картина вблизи впуска может указывать на высокий сдвиг или сильное уплотнение. Полосы, следующие направлению течения, могут отражать замороженную ориентацию. Линия, где встречаются фронты течения, указывает на историю линии спая. Картины у краёв могут возникать из-за быстрого охлаждения поверхностного слоя, переуплотнения или ограничения со стороны формы.
Сравнивайте короткие образцы с финальной деталью, чтобы картина имела историю заполнения. Разделяйте полости и фиксируйте температуру расплава, температуру формы, профиль заполнения, точку переключения, давление выдержки и время охлаждения. Без этих записей изображение в поляризованном свете — это фотография симптома, а не средство инженерного контроля.

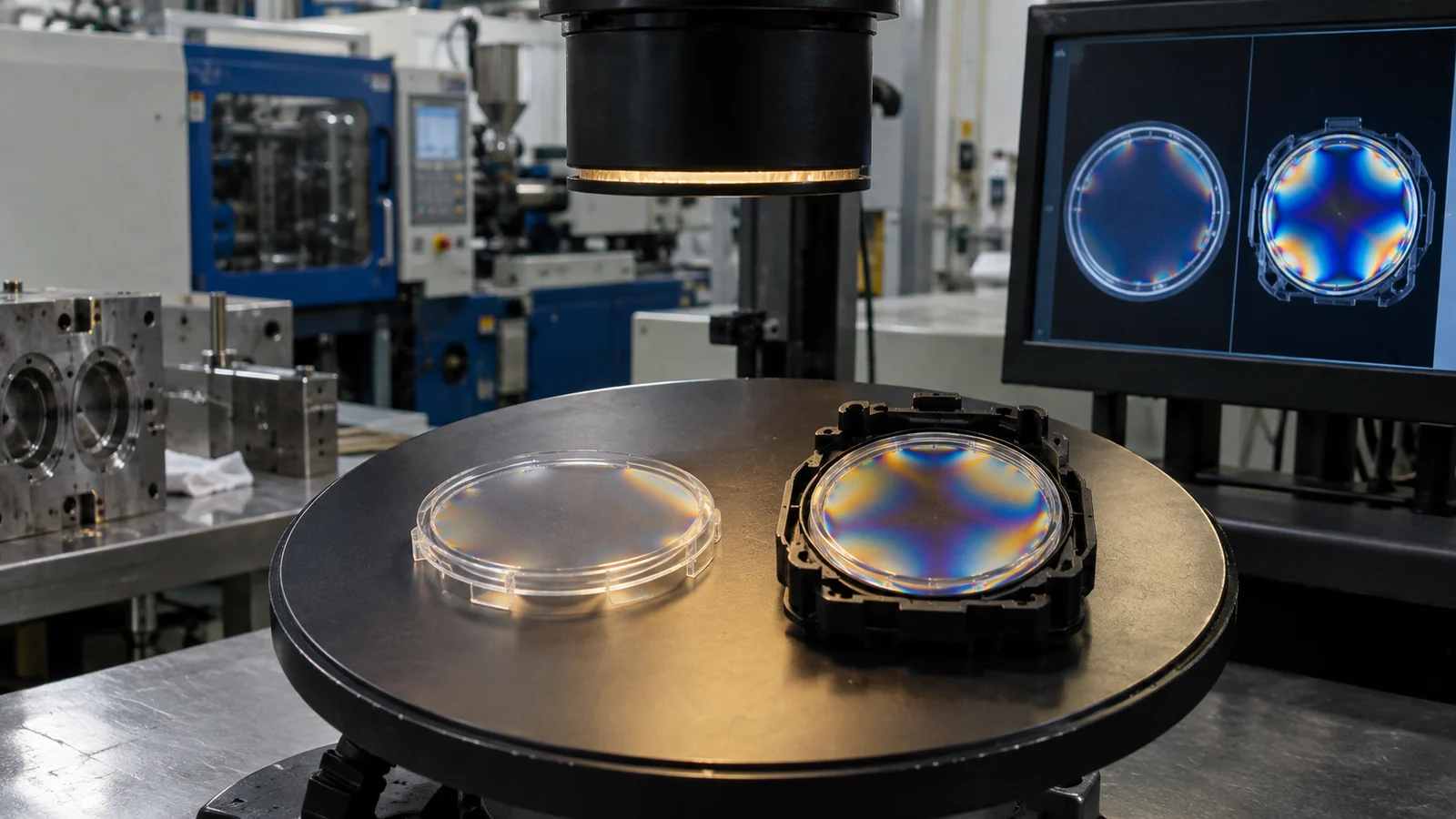

Напряжения при литье и напряжения при сборке могут выглядеть одинаково
Сначала проверьте отдельную деталь, затем повторите после установки защёлок, винтов, отверждения клея или запрессовки. Если новая картина появляется рядом с точкой фиксации, сборка нагружает оптику. Картина, сформированная при литье и остающаяся в одном и том же месте во всех сборках, указывает обратно на впуск, выдержку, охлаждение или извлечение.
Время имеет значение. Тёплая деталь может релаксировать или деформироваться после извлечения. Гигроскопичные полимеры также могут менять размер и напряжённое состояние при кондиционировании. Установите фиксированный интервал и условия среды перед сравнением образцов.
Устраняйте источник, а не маскируйте цвет
Если преобладает сдвиг на впуске, сравните менее ограниченный вход или профиль заполнения, избегающий ненужного ускорения. Если преобладает переуплотнение, подтвердите замерзание впуска и снизьте давление после объёмного заполнения. Если охлаждение асимметрично, скорректируйте поток воды, контакт вставки или температуру стали. Если извлечение изгибает деталь, улучшите уклон и распределите усилие съёма.
Отжиг может снизить часть остаточных напряжений, но он добавляет время и может изменить размеры. Он не должен становиться рутинной заменой нестабильной формы или процесса. В пределах Оптическое и прозрачное литьё под давлением, предпочтительный контроль — это стабильный процесс, удерживающий двулучепреломление ниже функционального предела изделия до вторичной обработки.

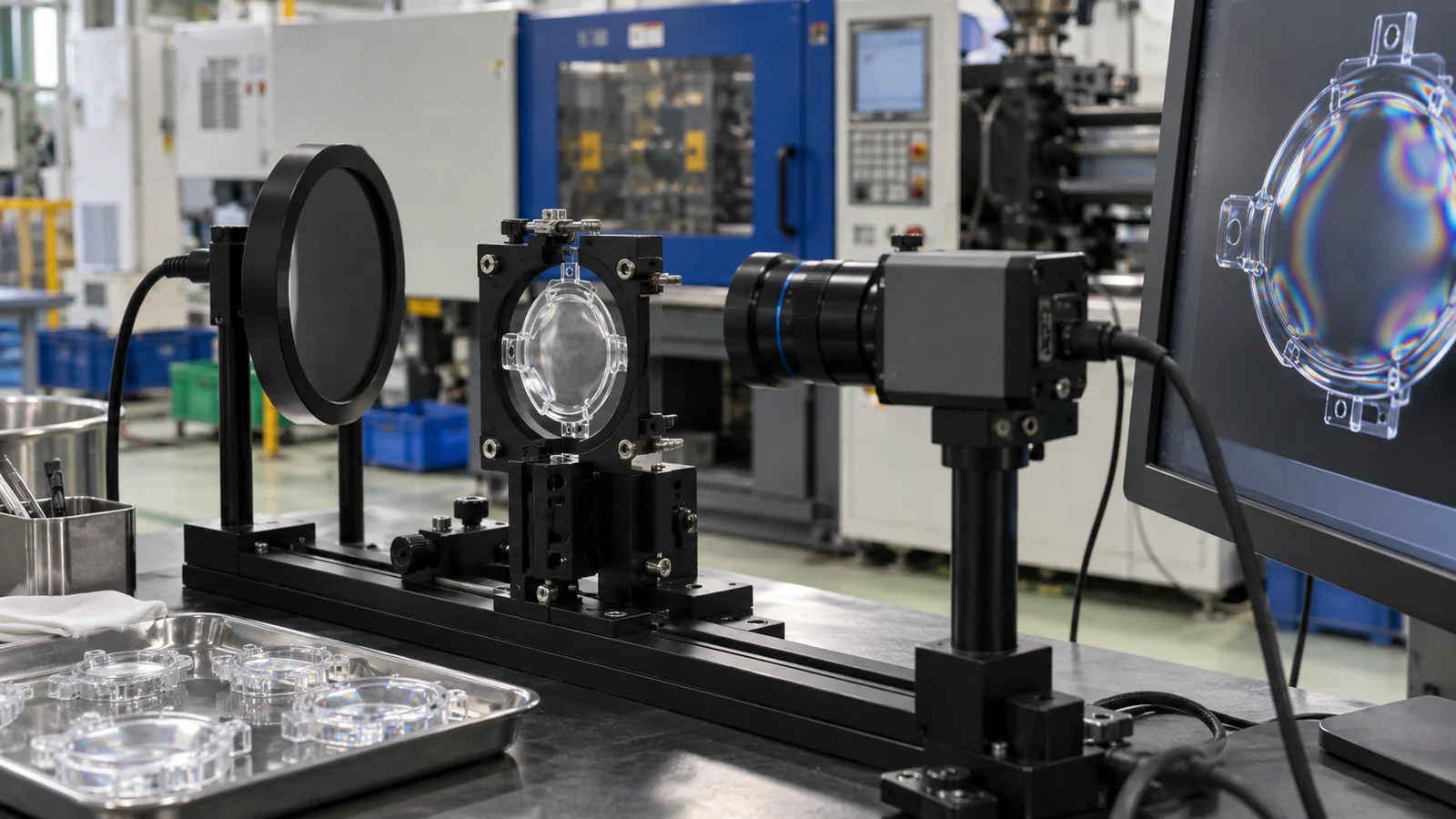

Спецификация на напряжения требует конфигурации испытания
Укажите расположение поляризаторов, длину волны или источник света, ориентацию детали, направление наблюдения, фон, настройки камеры, кондиционирование и зону контроля. Определите, использует ли приёмка эталонное изображение, порядок полос, значение двулучепреломления или оптические характеристики на уровне изделия.
Свяжите критерий с функцией. Декоративная прозрачная крышка может допускать картины, которые нарушили бы работу поляризованного дисплея, датчика или системы визуализации. Одинаковый внешний вид отливки не создаёт одинаковый риск для изделия.
Сопоставьте экранную оценку с характеристиками изделия
При квалификации испытайте детали с низким, средним и высоким откликом в поляризованном свете в реальной оптической сборке. Это сопоставление показывает, защищает ли предел отбраковки изделие или лишь создаёт привлекательные изображения. Сохраняйте граничные образцы в контролируемых условиях хранения и повторяйте сопоставление после изменений материала или оснастки.
При запросе анализа литья предоставьте марку смолы, карту толщин, расположение впуска, конфигурацию поляризаторов, момент затяжки или натяг при сборке и оптический симптом. Единственная красочная фотография без этого контекста редко позволяет отличить ориентацию потока от более позднего механического напряжения.
Используйте изменения процесса как контролируемые эксперименты
При проверке корректировки изменяйте по одному механизму за раз и сравнивайте одну и ту же полость. Более медленное заполнение, более тёплая форма и более низкое давление выдержки, применённые вместе, могут улучшить картину, но не показывают, какой параметр имеет значение. Подтверждение по одному фактору создаёт настройку, которую можно контролировать и воспроизвести позже.
Проверьте компромиссы после улучшения картины напряжений. Более низкое давление выдержки может увеличить утяжины или разброс размеров; более длительное охлаждение может улучшить извлечение, но увеличить стоимость; более высокая температура может улучшить воспроизведение рельефа, но повысить риск длительного пребывания. Принятый процесс должен одновременно удовлетворять оптическим, размерным и производственным требованиям.
Часто задаваемые вопросы
Означает ли двулучепреломление, что деталь треснет?
Не обязательно. Оно показывает оптическую анизотропию, связанную с ориентацией или напряжением. Риск трещин также зависит от материала, величины напряжения, концентраторов, химических веществ, температуры и времени.
Может ли снижение скорости впрыска устранить его?
Иногда, но более медленное заполнение может создать более холодный фронт потока и другие дефекты. Оценивайте скорость вместе с температурой расплава и формы, конструкцией впуска и передачей давления.
Почему картина меняется после сборки?
Защёлки, винты, натяг, усадка клея или коробление корпуса могут создать новое напряжение. Проверяйте как в свободном, так и в собранном состоянии.
