Plastik ultrasonik kaynak, parça prese ulaşmadan önce parçanın üzerinde şekillendirilir. Bağlantı geometrisi, titreşim enerjisinin nerede yoğunlaşacağını, eriyiğin nasıl muhafaza edileceğini ve parçaların çökme sırasında hizalanıp desteklenip desteklenemeyeceğini belirler. Bu ultrasonik kaynak tasarım kılavuzları mühendislerin bir bağlantıyı takım imalatından önce değerlendirmesine yardımcı olur: yükü ve sızdırmazlık ihtiyacını tanımlayın, bir bağlantı konsepti seçin, hizalamayı kontrol edin ve yalnızca görünüşe güvenmek yerine bitmiş montajı doğrulayın.
Bir bağlantı seçmeden önce bağlantının ne yapması gerektiğini tanımlayın
Montajın işleviyle başlayın: mekanik bir yük taşımak, bir sıvıyı muhafaza etmek, tozu dışarıda tutmak, bileşenleri konumlandırmak veya basitçe bir kapağı tutmak. Kozmetik bir bağ ile basınç içeren bir dikiş aynı kabul kriterlerine sahip değildir. Bağlantı profilini seçmeden önce yük yönünü, servis ortamını, beklenen kullanımı ve dikişin sürekli olması gerekip gerekmediğini tanımlayın.
Ayrıca her iki yarının reçine sınıflarını, dolgu maddelerini, nem hassasiyetini, katkı maddelerini, rengini ve yüzey durumunu belirleyin. Nominal olarak benzer plastikler, formülasyonlar veya takviye farklı olduğunda farklı şekilde kaynaklanabilir. Malzeme uyumluluğu, genel bir polimer ailesi adından çıkarım yapılarak değil, gerçek sınıflar ve üretim parçalarıyla doğrulanmalıdır.
Eriyiğin nereye gittiğini kontrol eden bir bağlantı geometrisi seçin

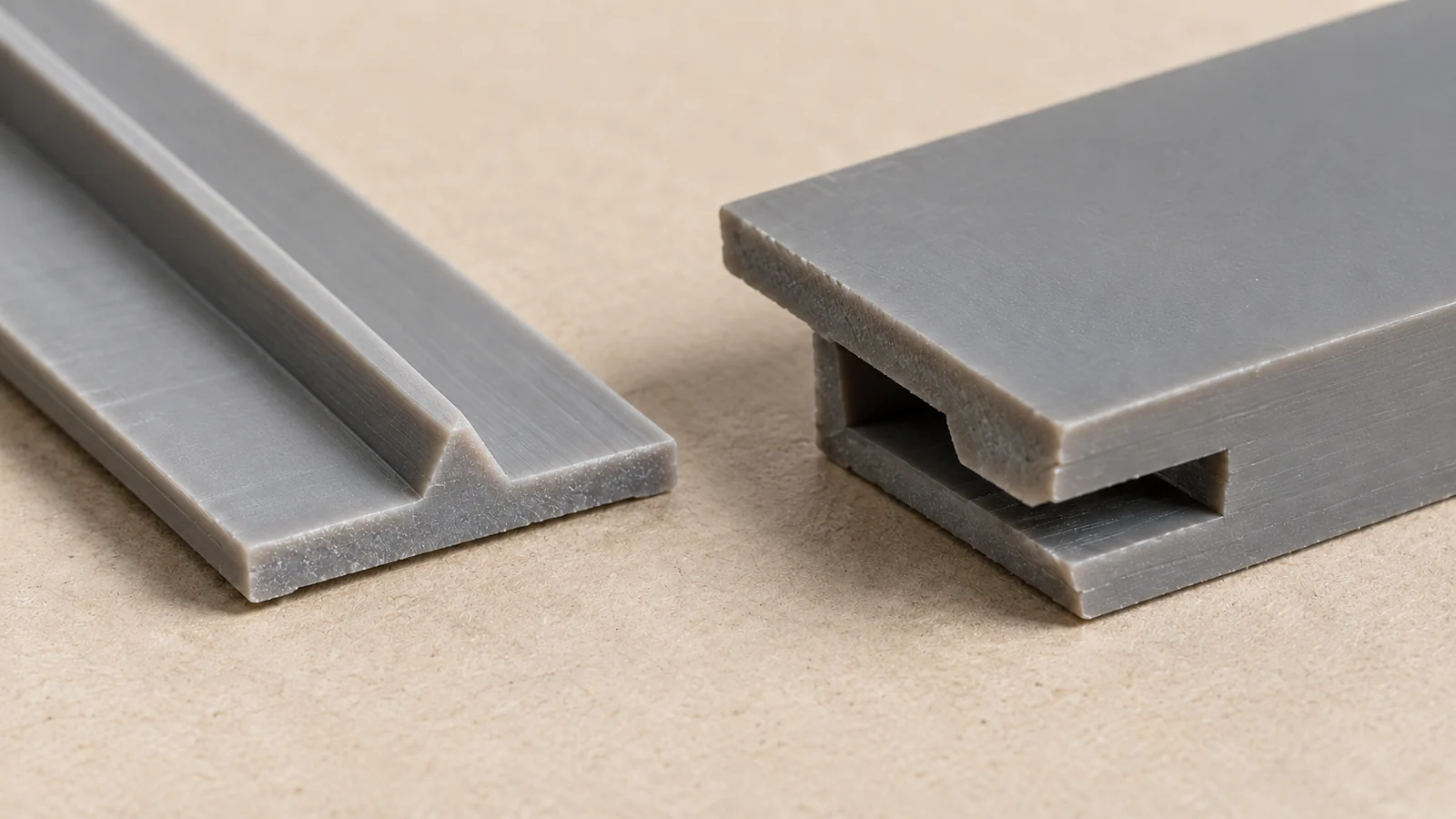

Bir enerji yönlendirici, enerjiyi yoğunlaştırmak ve erimeyi başlatmak için yerelleştirilmiş bir özellik kullanır; bir kayma bağlantısı ise kontrollü girişim ve kademeli temas oluşturur. Hiçbiri evrensel olarak en iyi değildir. Basit bir enerji yönlendirici, basit bir montaj için uygun olabilir; sürekli bir sızdırmazlık veya kontrollü eriyik yolu önemli olduğunda kayma tipi bir bağlantı düşünülebilir. Mevcut et kalınlığı, erişim, kozmetik yüzey ve boyutsal toleranslar seçimi kısıtlar.
Bağlantıyı, erimiş malzemenin tanımlı bir hedefi olacak şekilde tasarlayın. Muhafaza edilmeyen çapak, görünür bir yüzeyi bozabilir, işlevsel bir arayüzü kirletebilir veya montajı tutarsız hale getirebilir. Uygun olduğunda boşluk veya çapak tuzağı sağlayın, ancak kenetleme altında burkulacak ince duvarlardan kaçının. İşlev gerektirdiğinde enerji yönlendirici özelliği sürekli tutun ve kaburgalar, köşeler, göbekler ve kesit değişikliklerindeki kesintileri gözden geçirin.
Bir üretim tasarımı için, önerilen bağlantıyı gerçek ultrasonik kaynak prosesi ve fikstür erişimi. Horn, ince bir kabuğu ezmeden veya parçanın tamamını esnetmeden titreşimi iletebilen bir yüzeye temas etmelidir.
Hizalama, rijitlik ve horn erişimi için tasarım
Kaynak basıncı, kötü konumlandırılmış bileşenleri kaydırabilir veya deforme edebilir. Kaynak başlamadan önce iki yarıyı tekrarlanabilir bir konumda bir araya getiren konumlandırma özellikleri ekleyin. Fikstür, enerjinin geniş panel esnemesine kaybolmaması için parçayı birleşim yerine yakın desteklemelidir. Geometri tarafından kontrol edilmesi gereken bir uyumsuzluğu düzeltmek için horn'a güvenmekten kaçının.
Horn temas alanını yeterince destekli ve erişilebilir tutun. Kaburgalar, kozmetik eğrilikler ve dar açıklıklar enerji transferini zorlaştırabilir veya özel bir horn gerektirebilir. Yüksek, desteksiz bir duvar titreşebilir veya dikişten uzaklaşarak çökebilir. Kalıplanmış ölçüler, montaj konumlandırıcıları ve fikstür dataları arasındaki tolerans yığılmasını inceleyin; tek başına nominal CAD hizalaması, gerçek parçaların tutarlı şekilde oturup oturmayacağını göstermez.
Yaygın tasarım inceleme soruları
- Birleşim yeri erimeye başlamadan önce iki yarı da konumlanabiliyor mu?
- Kaynak kademesi fikstür tarafından destekleniyor mu?
- Çapak, sızdırmazlık veya görünür bir yüzeye ulaşmadan tahliye olabiliyor mu?
- Horn net ve tekrarlanabilir bir erişime sahip mi?
- Çekme veya eğrilme temas sırasını değiştirebilir mi?
Birleşimi gerekli işlevine göre doğrulayın
Görsel olarak kapalı bir dikiş, kaynağın güçlü veya sızdırmaz olduğunu kanıtlamaz. Parçanın gerçek işlevini yansıtan testleri seçin: çekme veya soyma yüklemesi, basınç veya sızdırmazlık testi, boyutsal kontroller, kesit alma veya çevresel maruziyet ilgili olabilir. Sonuçların bir tasarım kararına yön verebilmesi için numune konumlarını ve kabul limitlerini denemeden önce tanımlayın.
Geliştirme sırasında malzeme lotunu, parça durumunu, fikstürü, horn temasını, kaynak sırasını ve gözlenen hasar konumunu kaydedin. Bir birleşim başarısız olursa, nedenin yetersiz füzyon, kötü hizalama, parça esnemesi, kirlenme veya geometri uyumsuzluğu olup olmadığını belirleyin. Hata modunu belirlemeden makine ayarlarını değiştirmek, zayıf bir tasarımı düzeltmek yerine gizleyebilir.
Montaj tasarımı hâlâ esnek olduğunda, ultrasonik kaynağı aşağıdakiler gibi alternatiflerle karşılaştırın ısı ile perçinleme yalnızca aynı fonksiyonel gereksinimlere ve muayene planına karşı.
Sıkça sorulan sorular
Ultrasonik kaynak için enerji yönlendirici gerekli midir?
Her tasarım için tek bir birleşim özelliği gerekli değildir. Enerji yönlendiriciler yaygındır, ancak birleşim tipi reçineye, geometriye, sızdırmazlık ihtiyaçlarına, görünüme ve montajın nasıl desteklenip muayene edilebileceğine bağlıdır.
Ultrasonik kaynak hermetik sızdırmazlık sağlayabilir mi?
Sızdırmazlık için sürekli bir kaynak tasarlanabilir, ancak sonuç tanımlanmış bir sızıntı veya basınç testiyle kanıtlanmalıdır. Geometri, malzeme, proses tutarlılığı ve parça durumu sonucu etkiler.
Bir kaynak birleşimi için takım yapılmadan önce neler gözden geçirilmelidir?
Gerçek reçine sınıfları, birleşim kesiti, konumlandırma özellikleri, tolerans yığını, horn erişimi, fikstür desteği, çapak hedefi ve fonksiyonel test gözden geçirilmelidir. Temsili bir deneme, hem montaj tekrarlanabilirliğini hem de performansı doğrulamalıdır.
Güvenilir bir ultrasonik birleşim, basitçe bir makine ayarı değil; parça, fikstür, malzeme ve test tasarımının koordineli bir bütünüdür.
