İnce cidarlı kalıplamada kapı yalnızca bir giriş değildir; eriyiğin ne kadar uzağa gitmesi gerektiğini, akış cephelerinin nerede buluşacağını ve hangi yüzeylerin kapı izini taşıyacağını belirler. Kullanışlı bir ince cidarlı enjeksiyon kalıplama kapı tasarımı kısa ve kararlı bir akış yolunu kabul edilebilir iz, sıkıştırma erişimi ve parça görünümüyle dengeler. Doğru konum, evrensel bir kapı tipine değil; parçanın cidar haritasına, reçineye, geometriye ve kalıp kısıtlarına bağlıdır.

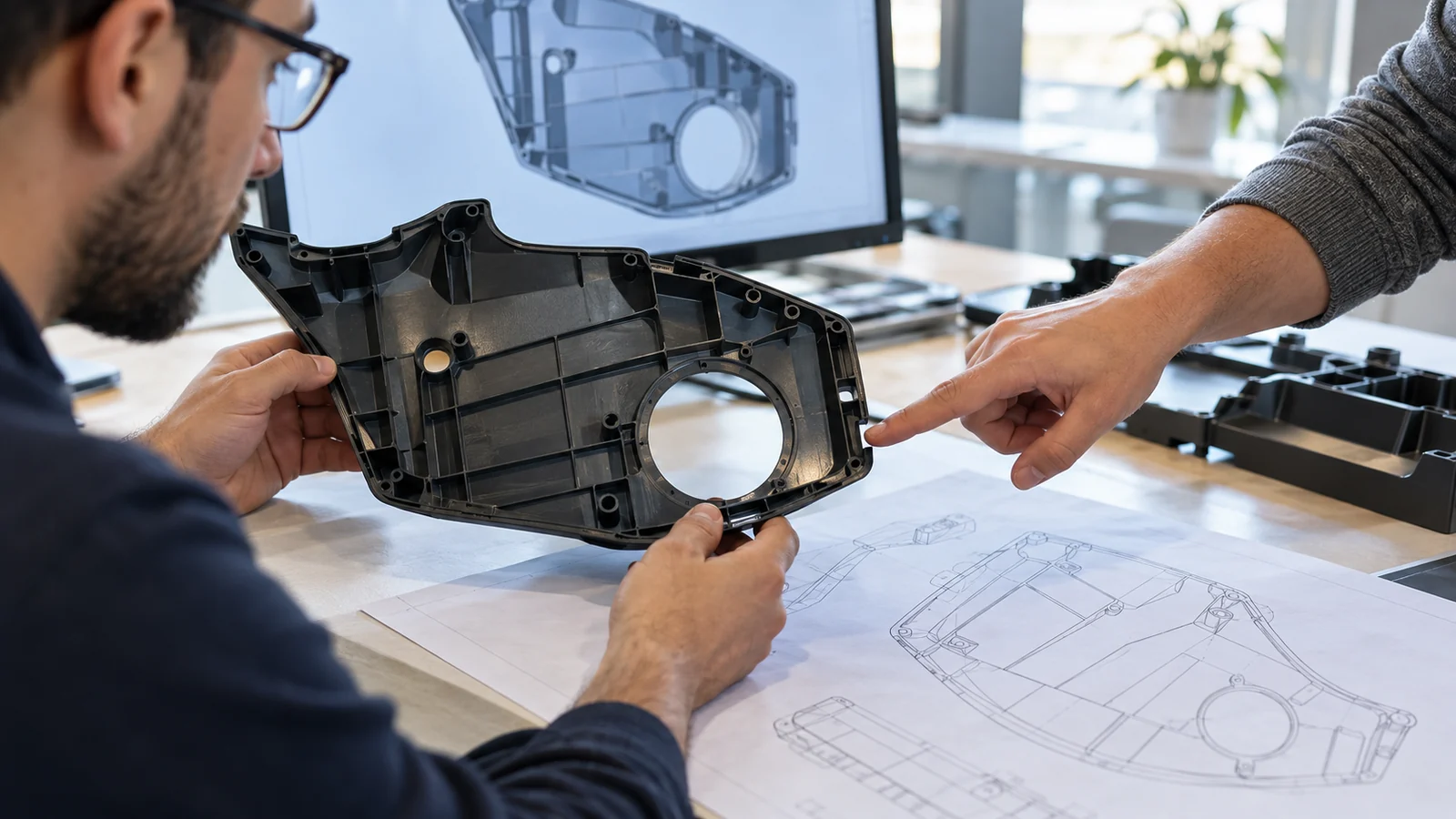

Kapı seçmeden önce akış yolunu haritalayın
En ince kesitler, en uzun akış mesafesi, kaburgalar, göbekler, pencereler ve geçişlerle başlayın. İnce bir kesitte eriyik, kalıp çeliğine karşı hızla ısı kaybedebilir; uzun bir yol veya ani bir daralma dolumu zorlaştırabilir ve proses değişkenliğine duyarlılığı artırabilir. Kapı, cephenin yapısal veya görsel açıdan kritik bir konumda ayrılıp yeniden birleşmesini zorlamadan uzak bölgelere ulaşan bir akış yolunu desteklemelidir.
Yalnızca tek bir 2D silueti değil, boşluğun tamamını inceleyin. Plan görünümünde merkezi görünen bir kapı, derin bir özelliği dengesiz besleyebilir veya bir açıklık çevresinde dengesiz akış yaratabilir. Akış analizi aday konumları karşılaştırabilir ve olası kaynak hattı veya basınç sorunlarını işaretleyebilir, ancak model malzemeye, sınır koşullarına ve varsayımlara bağlıdır. Bir karar yardımcısıdır—kalıplama denemesinin yerini tutmaz.
Konumu işleve ve görünüme göre seçin
Kapı yerleşimi parça işleviyle başlamalıdır. Kapıyı ve izini sızdırmazlık yüzeylerinden, kayma arayüzlerinden, geçme özelliklerinden, optik veya görünür yüzeylerden ve yeniden işlenmesi zor ölçülerden uzak tutun. Kapı görünür bir yüzeye oturmak zorundaysa, bu seçimi kalıp serbest bırakılmadan önce görünüm şartnamesi ve yüzey bitirme planıyla uyumlu hale getirin.
Ardından kapının boşluğu nasıl beslediğini inceleyin. Konum; akış uzunluğunu, basınç kaybını, sıkıştırma erişimini, kaynak hattı konumlarını ve malzemenin delikler ve kaburgalar çevresinde dolduğu yönü etkiler. Yalnızca bir izi gizlemek için taşınan bir kapı, istenmeyen bir kaynak hattı oluşturabilir veya uzaktaki ince bir cidarı doldurulması zor bırakabilir. Tasarım incelemesi, hangi ödünleşimin kabul edildiğini ve bunun nasıl değerlendirileceğini kaydetmelidir.
İnce cidarlı bir proje için kapı kararlarını daha geniş kapsamlı ince cidarlı enjeksiyon kalıplama gereksinimler: cidar tutarlılığı, reçine seçimi, kalıp desteği, havalandırma ve proses doğrulaması birbiriyle etkileşir. Yalnızca girişi değiştirmek, kalınlık sıçraması veya hapsolmuş havadan kaynaklanan bir sorunu çözmeyebilir.
Giriş tipini modaya değil parçaya göre eşleştirin
Kenar, tırnak, yelpaze, doğrudan ve diğer giriş düzenlemeleri her biri farklı akış ve iz koşulları oluşturur. Daha geniş bir giriş akışı geniş bir bölgeye dağıtabilir; küçük bir giriş kesilmesi daha kolay olabilir ancak akışı kısıtlayabilir ve dolguyu zorlaştırabilir. Giriş tipi ayrıca takım karmaşıklığını ve kalıplamadan sonra gereken bitirme miktarını etkiler.
| Karar sorusu | Neden önemli | İncelenecek kanıt |
|---|---|---|
| İz nerede kabul edilebilir? | Uygulanabilir giriş yüzeylerini ve kesme işlemini kontrol eder | Kozmetik bölgeler ve montaj arayüzleri |
| Akış yolu ne kadar uzun? | Uzun yollar ince bölgelerde dolgu zorluğunu artırabilir | Cidar haritası, akış simülasyonu, eksik dolgu çalışması |
| Cepheler nerede buluşacak? | Kaynak çizgileri görünümü veya işlevi etkileyebilir | Akış deseni ve kritik yük yönleri |
| Kapı tutarlı bir şekilde doldurulabilir mi? | Yerel çekmeyi ve tekrarlanabilirliği etkiler | Kapı geometrisi, proses penceresi, parça ölçümleri |
Sitenin kapı tipi kılavuzu daha geniş bir karşılaştırma sağlar. İnce cidarlar için bunu bir kısa liste olarak kullanın ve ardından her adayı gerçek boşluk, reçine, iz sınırları ve kalıp yerleşimine göre eleyin.
Denemede uyarı işaretlerini okuyun
Eksik dolgu, yanık izleri, tereddüt, görünür kaynak çizgileri, kapı kızarması ve tutarsız ölçüler farklı nedenlere işaret edebilir. Eksik dolgu otomatik olarak kapının çok küçük olduğu anlamına gelmez; kısıtlı havalandırma, soğuk akış yolu, elverişsiz cidar geçişi veya bir proses sınırı benzer bir belirti üretebilir. Kusurun nerede başladığını ve kontrollü ayarlamalarla nasıl değiştiğini kaydedin.
Parçaya göz ve konum bazında bakın. Bir akış bitiş noktasına yakın tekrarlanabilir bir kusur, kapı veya havalandırma incelemesi gerektirebilir. Proses koşullarıyla birlikte hareket eden bir kusur, farklı bir kontrol sorununa işaret edebilir. Onaylanmış proses penceresini koruyun ve denemenin nedeni tesadüften ayırabilmesi için her seferinde tek bir kontrollü değişikliği karşılaştırın.
Geç kapı değişikliklerini önleyen bir tasarım incelemesi
- Kısıtlamaları işaretleyin: gösteri yüzeylerini, sızdırmazlık özelliklerini, yük yollarını ve kabul edilebilir iz bölgelerini gösterin.
- Aday konumları karşılaştırın: akış uzunluğunu, dengeyi, kaynak çizgisi yerleşimini ve kalıp erişimini değerlendirin.
- Etkileşimleri kontrol edin: cidar geçişlerini, havalandırmaları, soğutmayı, ejektörleri ve kesme erişimini birlikte inceleyin.
- Kabul kriterlerini tanımlayın: görünüm, dolum, ölçüler ve yolluk ayrımının nasıl kontrol edileceğini belirtin.
- Seçenekleri izlenebilir tutun: seçilen yolluk gerekçesini ve deneme gözlemlerini takım dokümantasyonuyla birlikte kaydedin.
Bu, özellikle görünüm ve dolum hedefleri çeliştiğinde önemlidir. Biraz daha az elverişli bir yolluk konumu, işlevsel bir yüzeyi koruyorsa ve daha kararlı bir akış deseni üretiyorsa daha iyi bir mühendislik kararı olabilir.
Sıkça sorulan sorular
İnce cidarlı bir parça için daha büyük bir yolluk her zaman daha mı iyidir?
Hayır. Daha büyük bir giriş kısıtlamayı azaltabilir, ancak aynı zamanda iz artırabilir, daha fazla kesim gerektirebilir veya kabul edilemez bir yüzeyde iz bırakabilir. Akış, paketleme, görünüm ve takım kısıtlamalarını birlikte değerlendirin.
Yolluk en kalın bölgeye mi yerleştirilmelidir?
Bu yararlı bir başlangıç hipotezi olabilir, ancak evrensel bir kural değildir. En iyi konum tam geometriye, akış yoluna, kaynak hattı riskine, reçineye ve temiz veya işlevsel kalması gereken yüzeylere bağlıdır.
Simülasyon nihai yolluk konumuna karar verebilir mi?
Simülasyon aday konumları karşılaştırabilir ve olası akış davranışını vurgulayabilir. Nihai seçim ayrıca gerçek takım yapısını, kalıplanmış parça görünümünü, ölçüleri ve deneme kanıtlarını dikkate almalıdır.
İnce cidarlı bir takımı serbest bırakmadan önce, yolluk konumunu belgelenmiş işlevsel sınırlar ve pratik bir doğrulama planıyla açık bir tasarım kararı haline getirin.
