Các nhóm thiết kế sản phẩm thường chỉ định kết cấu polymer đa vật liệu để kết hợp các đặc tính vật lý tương phản vào một chi tiết thống nhất duy nhất. Các chi tiết nhựa đúc một lần không phải lúc nào cũng có thể đáp ứng đồng thời các yêu cầu khắt khe về công thái học cảm giác mềm, giảm rung và làm kín chống nước. Việc hợp nhất một lớp elastomer dẻo trực tiếp lên một khung kết cấu cứng giải quyết những hạn chế chức năng này mà không cần đến các chi tiết kẹp cơ khí thứ cấp.
Các thảo luận cộng đồng giữa những người đánh giá nhựa nhấn mạnh rằng việc hiểu cơ chế bao bọc đa nhựa giúp ngăn ngừa sai sót về khuôn và lỗi bám dính. Việc đánh giá tính tương thích vật liệu, hình học chặn kín của khuôn và thông số chu trình máy đảm bảo sự tích hợp liền mạch giữa các lớp cứng và dẻo. Hướng dẫn giáo dục kỹ thuật này khám phá các định nghĩa quy trình cốt lõi, phân loại kết cấu và tiêu chí lựa chọn ứng dụng.
Định nghĩa ép phủ (Overmolding) trong sản xuất nhựa nhiệt dẻo hiện đại
Trả lời câu hỏi ép phủ là gì đòi hỏi phải xem xét cách một lớp polymer thứ cấp được bơm trực tiếp lên một nền cứng đã được tạo hình trước. Quá trình sơ cấp đúc khung nhựa cứng hoặc định vị một chi tiết chèn kim loại bên trong lõi khuôn. Quá trình thứ cấp bơm một vật liệu dẻo elastomer lên các vùng tiếp xúc được chỉ định, tạo thành một cụm đa lớp kết dính khi nguội.
Thực hiện khuôn tùy chỉnh ép phủ khuôn tùy chỉnh đòi hỏi phải chọn các họ polymer tương thích về mặt hóa học. Các khung nền cứng thường sử dụng nhựa nhiệt dẻo kỹ thuật như ABS, polycarbonate (PC), hoặc nylon. Nhựa phun lần hai nóng chảy một lớp da ranh giới vi mô trên nền, cho phép các chuỗi polymer khuếch tán lẫn nhau và tạo ra liên kết hóa học vĩnh viễn.
3 loại chính: Ép phủ trên nền, Ép phủ chèn và Đúc 2K

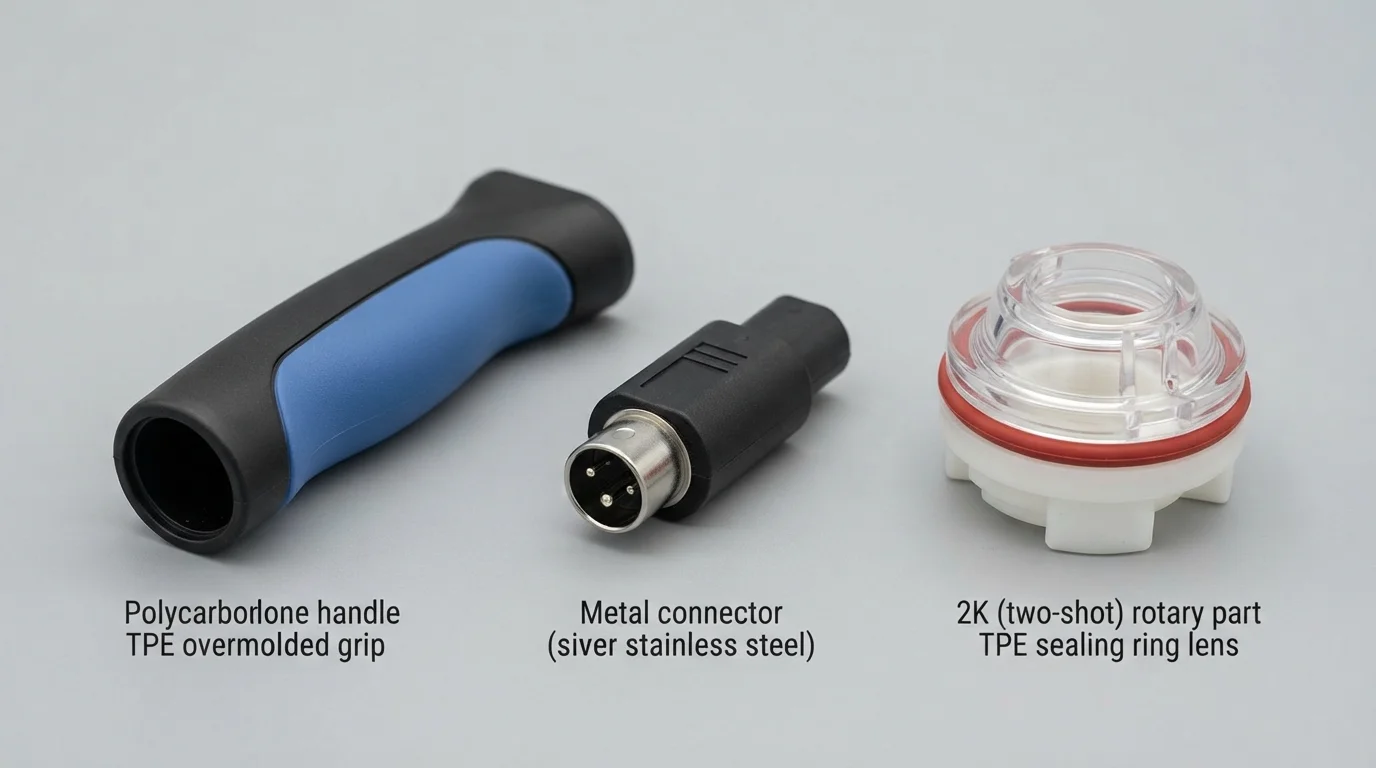

Việc phân loại các quy trình bao bọc đa vật liệu bao gồm phân tích loại nền và kiến trúc dụng cụ máy. Ép phủ trên nền phủ các lớp nhựa elastomer mềm lên các chi tiết nhựa cứng đã đúc trước bằng hai khoang khuôn riêng biệt. Ép phủ chèn bao bọc các phần tử phi nhựa như chốt ren bằng đồng thau, thanh dẫn đồng hoặc cảm biến điện tử trực tiếp bên trong vỏ nhựa bảo vệ.
Ép phun hai lần hoặc 2K hoàn tất cả hai lần ép phun trong một chu kỳ máy ép duy nhất bằng cách sử dụng khuôn đĩa quay chuyên dụng. Hiểu được ép phủ là gì giúp các kỹ sư phân biệt quy trình chuyển hai bước với ép phun 2K đĩa quay một chu kỳ. Việc lựa chọn TPE, TPU, hoặc gia cường sợi thủy tinh PA66 phụ thuộc vào sản lượng sản xuất yêu cầu và mục tiêu độ bền mối nối.
| Danh mục ép phủ | Vật liệu nền | Kết cấu khuôn & máy móc | Ứng dụng công nghiệp chính |
|---|---|---|---|
| Ép phủ nền (nhựa trên nhựa) | Nhựa nhiệt dẻo cứng (ABS, PC, PC/ABS) | Hai khuôn ép phun đơn riêng biệt | Tay cầm dụng cụ điện & tay nắm thiết bị điện tử tiêu dùng |
| Ép phủ chèn (nhựa trên kim loại) | Chốt kim loại, thanh cái, PCB | Một khuôn với chốt định vị lõi | Thanh cái pin EV & cảm biến điện tử kín |
| Ép hai lớp / Đúc 2K (Một lần ép) | Vỏ cứng được đúc chính | Ép một lần với dụng cụ bàn xoay 180° | Nút chiếu sáng sau ô tô & thấu kính hai màu |
Khi nào các kỹ sư nên chọn Đúc phủ cho Thiết kế Sản phẩm?
Việc xác định mức độ phù hợp của đúc phủ cho một thiết kế sản phẩm cụ thể phụ thuộc vào mục tiêu hiệu suất chức năng và mục tiêu chi phí lắp ráp. Việc chỉ định đúc phủ mang lại lợi ích cao khi các chi tiết yêu cầu tay cầm mềm chống trượt, cách ly rung động hoặc các gioăng chất lỏng tích hợp. Việc tạo một gioăng tích hợp trên các đường phân chia của chi tiết mang lại Niêm phong chống nước IP67 mà không cần lắp đặt gioăng xốp thủ công.
Các ứng dụng hiệu suất cao chỉ định các elastomer chuyên dụng như Santoprene TPV để chống lại thời tiết, dầu ô tô và nhiệt độ cao. Loại bỏ các bước lắp ráp thủ công thứ cấp làm giảm chi phí nhân công cho từng chi tiết trong khi ngăn ngừa nới lỏng ốc vít dưới rung động đường bộ theo chu kỳ.
Các yếu tố kích hoạt lựa chọn thiết kế sản phẩm chính bao gồm:
- Yêu cầu về độ bám xúc giác—Thêm các lớp TPE hoặc TPU lên thiết bị cầm tay giúp cải thiện sự thoải mái và khả năng chống trượt cho người dùng.
- Nhu cầu niêm phong môi trường—Việc bao bọc các mối nối vỏ trực tiếp cung cấp khả năng bảo vệ chất lỏng IP67/IP68 lâu dài.
- Mục tiêu giảm chấn rung—Đệm cho các khung kết cấu cứng bảo vệ bo mạch bên trong chống lại va đập động.
Tại sao chọn JUCHENG cho Gia công Sản xuất Hợp đồng Overmolding

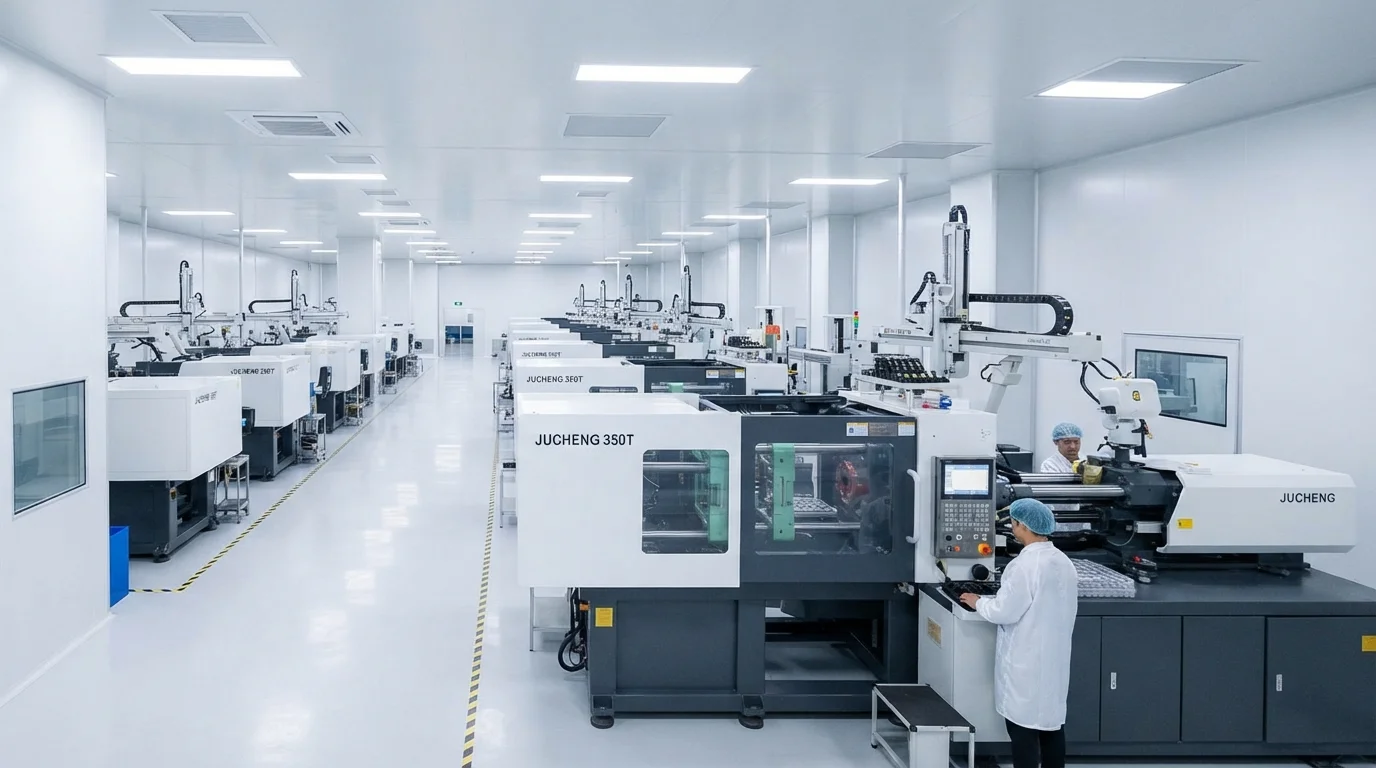

Hợp tác với JUCHENG cho các dự án đúc bao bọc đa vật liệu mang lại quyền truy cập vào một xưởng sản xuất rộng lớn được trang bị hơn 35 máy ép phun tự động với lực kẹp từ 15T đến 3000T. Vận hành xưởng khuôn nội bộ với 25 bộ máy CNC 5 trục cho phép gia công chính xác các gờ thép chặn dòng từ thép đã tôi cứng S136不锈钢 hoặc H13工具钢. Đội ngũ kỹ thuật của chúng tôi cung cấp đánh giá DfM miễn phí trong 24 giờ cho mỗi bản CAD gửi đến, phân tích độ dày thành của nền liệu, góc thoát khuôn và tính khả thi của gờ chặn dòng trước khi cắt thép.
Đánh giá tính khả thi của overmolding trong các giai đoạn DfM sớm giúp tránh các sửa đổi khuôn thép tốn kém trong sản xuất hàng loạt. Các hệ thống quản lý chất lượng được chứng nhận IATF 16949 và ISO 13485 hỗ trợ mọi lô sản xuất đa vật liệu, cung cấp tài liệu PPAP Cấp 3 đầy đủ cho các chương trình ô tô. Bộ phận đúc trong phòng sạch ISO Class 8 bảo vệ các linh kiện y tế khỏi nhiễm hạt trong quá trình đúc và đóng gói thả.
Các câu hỏi thường gặp (FAQ)
Overmolding hiểu đơn giản là gì?
Overmolding là một quy trình đúc phun trong đó một loại nhựa thứ cấp hoặc nhựa đàn hồi được phun lên một nền nhựa cứng hoặc kim loại đã được tạo hình trước. Quy trình đa vật liệu này kết hợp hai tính chất tương phản, chẳng hạn như khung kết cấu cứng và tay cầm mềm, thành một linh kiện tích hợp duy nhất.
Sự khác biệt giữa overmolding và insert molding là gì?
Insert molding bao bọc các nền phi nhựa như ống ren đồng thau hoặc thanh cái đồng bên trong nhựa nóng chảy. Overmolding cụ thể là phủ một lớp nhựa thứ cấp (thường là elastomer mềm như TPE hoặc TPU) lên một khung nhựa cứng hoặc lên một miếng chèn đã được bao bọc.
Vật liệu liên kết như thế nào trong quá trình overmolding?

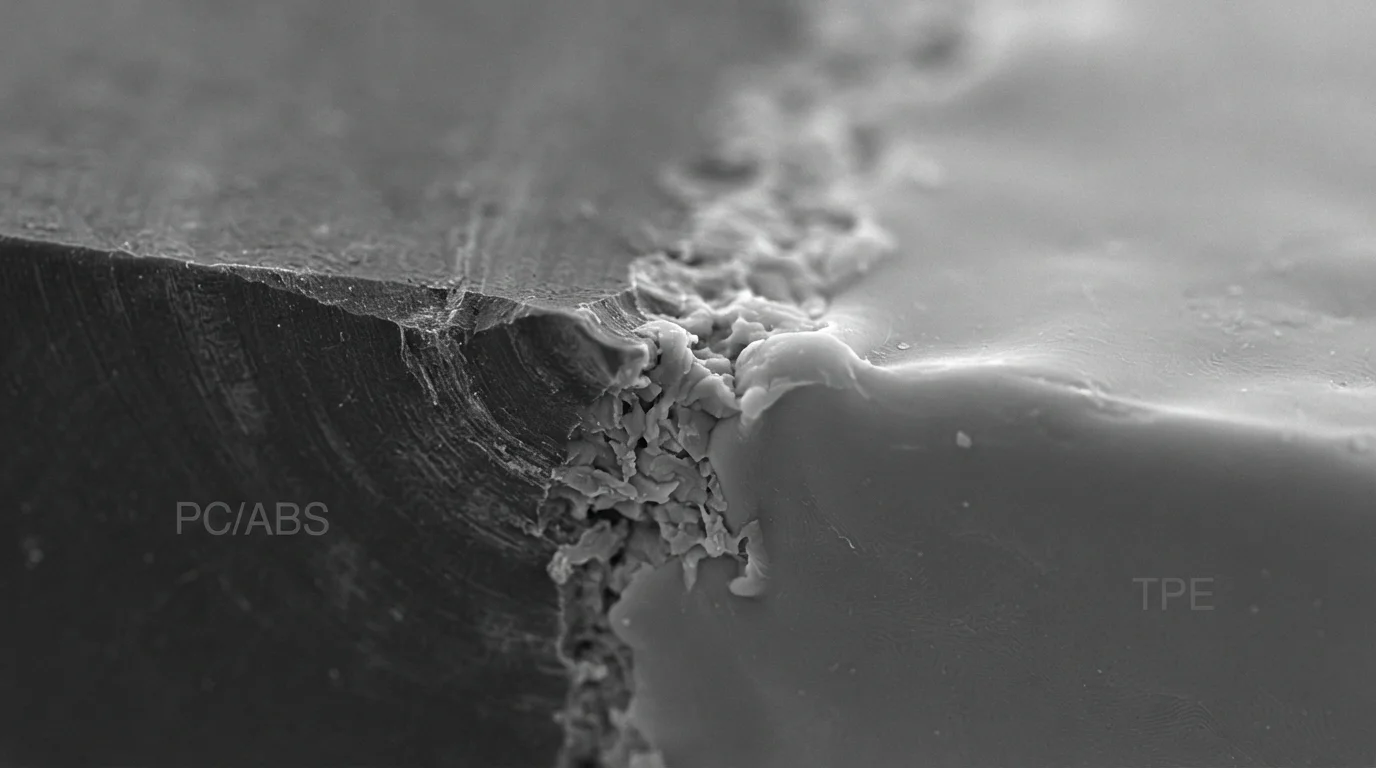

Vật liệu liên kết chủ yếu thông qua dung hợp hóa học, trong đó nhựa phun lần hai nóng chảy làm tan chảy một lớp da mỏng trên nền, cho phép các chuỗi polymer đan xen qua ranh giới. Khi ái lực hóa học giữa các polymer thấp, các nhà thiết kế khuôn tích hợp các khóa cơ học như rãnh cắt ngầm hoặc mộng đuôi én.
Overmolding có thể loại bỏ các bước lắp ráp thủ công thứ cấp không?
Overmolding loại bỏ các bước lắp ráp thủ công bằng cách đúc các tay cầm mềm, gioăng kín hoặc ký hiệu đa màu trực tiếp lên chi tiết bên trong máy ép phun. Loại bỏ keo dán thứ cấp, ốc vít và thao tác thủ công giúp giảm chi phí sản xuất đơn vị tổng thể và cải thiện độ tin cậy của mối nối.
Các polymer phổ biến nhất được sử dụng cho overmolding nhựa là gì?
Các nền cứng thường sử dụng ABS, polycarbonate (PC), hợp kim PC/ABS và Nylon gia cường thủy tinh (PA66-GF). Các lớp overmold thường sử dụng elastomer nhiệt dẻo (TPE), polyurethane nhiệt dẻo (TPU) và vulcanizat nhiệt dẻo (TPV/Santoprene).
Tại sao xử lý trong phòng sạch lại quan trọng đối với đúc phủ y tế?
Đúc trong phòng sạch bên trong môi trường ISO Cấp 8 kiểm soát ô nhiễm hạt lơ lửng trong quá trình xử lý đa vật liệu. Các thiết bị y tế vô trùng, tay cầm dụng cụ phẫu thuật và hộp mực chẩn đoán chất lỏng yêu cầu đóng gói trong phòng sạch để đáp ứng tuân thủ ISO 13485 và USP Cấp VI.
