Kalıplanmış bir parçada ayırma çizgisi nereye gitmelidir? Cevap, kozmetik bir sonradan düşünce değil, bir tasarım ödünleşimidir. Enjeksiyon kalıbı ayırma çizgisi yerleşimi, hangi yüzeylerde iz kalacağını, kalıbın geometri etrafında nasıl açılacağını, kapatma yüzeylerinin ve sürgülerin nerede gerekebileceğini ve parçanın kritik bir kenara zarar vermeden çıkarılıp çıkarılamayacağını etkiler.
Ayırmayı ancak parçanın görünür yüzlerini, fonksiyonel datalarını, alt kesiklerini ve montaj arayüzlerini belirledikten sonra seçin. Ayırma çizgisini taşımak bir yüzeyi iyileştirirken takım karmaşıklığını artırabilir veya çapak kontrolünün başka yerlerde nasıl yapıldığını değiştirebilir. En iyi konum, çizimin, takım tasarımının ve muayene planının hepsinin üzerinde anlaşabildiği konumdur.

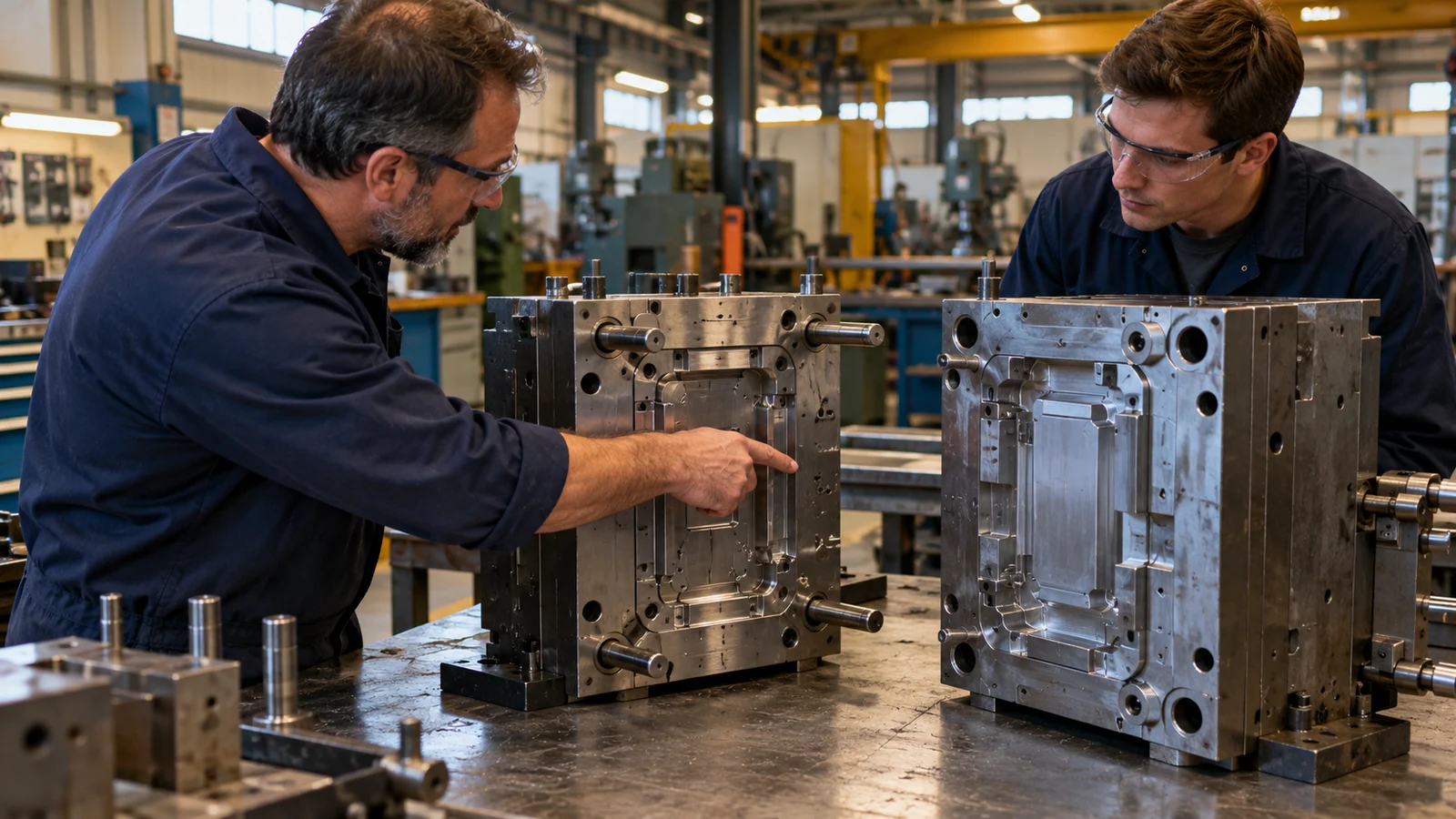

Yüzeyleri ve takım açılma yönünü haritalandırın
Amaçlanan kalıp açılma yönüyle başlayın ve görünür bir iz çizgisinden arınmış kalması gereken yüzeyleri işaretleyin. Bunlar müşteriye dönük bir panel, bir sızdırmazlık yüzeyi, bir kayma arayüzü veya bir boyutlandırma datası içerebilir. Ardından takımın kritik bir özelliği kesmeden veya parçayı kavitede sıkıştırmadan doğal olarak nerede ayrılabileceğini belirleyin.
Tek bir elverişli görünüş yerine tam 3D şekle bakın. Yan görünüşte düz görünen bir ayırma, başka bir yerde bir köşe veya kavisli yüzey boyunca ilerleyebilir. Geometri bir kanca, pencere, yan port veya enine delik içeriyorsa, bunun birincil açılma yönüyle mi oluşturulabileceğini yoksa bir maça, sürgü, kaldırıcı veya tasarım değişikliği mi gerektirdiğini belirleyin. Seçim, parçada görünen çizginin yanı sıra takım yapımını ve bakımını da etkiler.
Aday konumları sonuçlarına göre karşılaştırın
Birden fazla uygulanabilir ayırma olabilir. Modelin en büyük kenarını varsayılan olarak kabul etmek yerine adayları kısa bir incelemeyle karşılaştırın. Görünüm, fonksiyon ve kalıp erişiminin birlikte değerlendirilmesi için ürün tasarımcısını ve takım tasarımcısını sürece dahil edin.
| Aday alan | Potansiyel avantaj | Çözülmesi gereken soru |
|---|---|---|
| Doğal çevre kenarı | İz çizgisini geniş bir görünür yüzeyden uzak tutabilir | Çevre, pratik bir kapatma ve çıkarma yolu sağlıyor mu? |
| Geniş görünür yüz | Bazı geometriler için kalıp ayrımını basitleştirebilir | Görünür iz işareti kabul edilebilir mi, gizlenebilir mi veya taşınabilir mi? |
| Fonksiyonel sızdırmazlık veya kayma bölgesi | Parçadaki doğal bir sınıra hizalanabilir mi? | Uyumsuzluk, çapak veya aşınma sızdırmazlığa ya da harekete müdahale edebilir mi? |
| Karmaşık kontur veya derin özellik | Tercih edilen kozmetik sınırı koruyabilir | Yan hareketler, zor kapatmalar veya erişilemeyen bir muayene alanı ekler mi? |
Bu karşılaştırma evrensel bir “en iyi” taraf atamaz. Sonuç geometriye, kalıp mimarisine, kabul edilebilir iz çizgisi konumuna ve çizim gereksinimlerine bağlıdır. Odaklanmış bir enjeksiyon kalıbı tasarımı incelemesi, 2D görüntüden varsayılan sonuçlar yerine önerilen kalıp için hangi sonuçların gerçek olduğunu belirlemeye yardımcı olur.
Kapatma yüzeylerini, çekme açısını ve çıkarmayı birlikte kontrol edin
Ayrılma çizgisi aynı zamanda karşıt kalıp yüzeylerinin buluştuğu yerdir. Dar bir kapatma, keskin bir geçiş veya uzun bir sızdırmazlık kenarı, basit bir çevre ayrımından daha zorlu bir kalıp durumu yaratabilir. Çeliğin kapatmayı nasıl destekleyeceğini, özelliğin nasıl havalandırılacağını ve beklenen aşınmanın denetlenip bakımının yapılıp yapılamayacağını inceleyin.
Taslak ve çıkarma aynı anda kontrol edilmelidir. Parça sabitken kabul edilebilir görünen bir yüzey, açılma sırasında serbest bırakmaya direnebilir veya kalıp üzerinde sürtünebilir. Seçilen ayrımın kırılgan bir kenar, çıkarılması zor bir alt kesim veya kozmetik kalması gereken bir yüzeyde iz oluşturmadığını doğrulayın. Bu ayrıntılar erken enjeksiyon kalıplama DFM analizi, ekibin bir takım yerleşimine karar vermesinden önce.
Çözülmemiş bir çapak endişesini gizlemek için ayırma hattını kullanmayın. Çapak veya uyumsuzluk zaten gözlemlendiyse, gerçek takım ve proses koşulunu ayrı olarak teşhis edin; çizimdeki nominal hattı kaydırmak, hasarlı veya yetersiz desteklenen bir kapatma yüzeyini düzeltmez.
Kararı çizimde net hale getirin
Konum üzerinde anlaşıldığında, amaçlanan hattı ve açılma yönünü, güzergâhı belirsizlikten uzak kılacak bir görünümde gösterin. Çapak, uyumsuzluk veya iz çizgisinin kabul edilemez olduğu her bölgeyi belirtin ve montajı kontrol eden fonksiyonel yüzeyleri ve dataları tanımlayın. Hat, müşterinin görebildiği veya fonksiyonel bir alandan geçtiğinde “gerektiği gibi ayırma hattı” gibi bir nota güvenmekten kaçının.
İlk denemede, gerçek iz çizgisini, kapatma koşulunu, parça çıkışını ve kritik ölçüleri üzerinde anlaşılan kriterlere göre inceleyin. Onaylanan ayrımı kalıp inceleme kaydına ve çizim revizyonuna dahil edin; böylece sonraki değişiklikler onu sessizce kaydırmaz. Enjeksiyon kalıbı denemesi ve doğrulaması önerilen konumun yalnızca CAD'de değil, kalıplanmış parçalarda da işe yaradığını doğrulama noktasıdır.
SSS
Ayırma hattı görünür bir yüzeye yerleştirilebilir mi?
Ürün görünüm kriterleri buna izin veriyorsa ve hat geçme veya fonksiyona müdahale etmiyorsa yerleştirilebilir. Kabul edilebilir alanı açıkça işaretleyin ve kalıp denemesi sırasında kalıplanmış sonucu doğrulayın.
Ayırma hattını taşımak takım maliyetini her zaman artırır mı?
Hayır. Bir özelliği basitleştirip diğerini karmaşıklaştırabilir. Etki, geometriye, açılma yönüne, kapatma yüzeylerine ve parçayı çıkarmak için gereken yan hareketlere bağlıdır.
Ayırma hattı çapağı konumunu değiştirerek çözülür mü?
Mutlaka değil. Bir hattın konumu bir tasarım kararıdır; çapak ise birden fazla takım veya proses kaynağı olabilen, kalıplanmış parçaya ait bir belirtidir. Tasarımı değiştirmeden önce gerçek arayüzü inceleyin.
